Сервісне обслуговування. Полупром та вентиляція. 2.3. Канальний тип
На цьому типі ми зупинимося трохи докладніше. Канальні блоки відносяться до так званого прихованого типу монтажу, що має на увазі їх «невидимість» в приміщенні. Знаходяться вони зазвичай за підвісною стелею або в спеціально відведених приміщеннях для розміщення елементів систем вентиляції та кондиціонування - венткамерах. Ця вентиляційна шахта може розташовуватися як всередині будівлі, так і зовні, іноді і на даху. Забір і подача повітря здійснюється за допомогою системи воздуховодов, що розраховуються по перетину і довжини. Видимої ж частиною такої системи кондиціонування є тільки різні кінцеві повітророзподільні елементи (решітки, дифузори, патрубки, сопла, анемостати і т.д.). Дуже часто «канальник» працюють в зв'язці з системою вентиляції, де можуть бути присутніми рекуператори, калорифери, всілякі клапани,шибери та інші елементи, також вимагають інспекції та обслуговування.

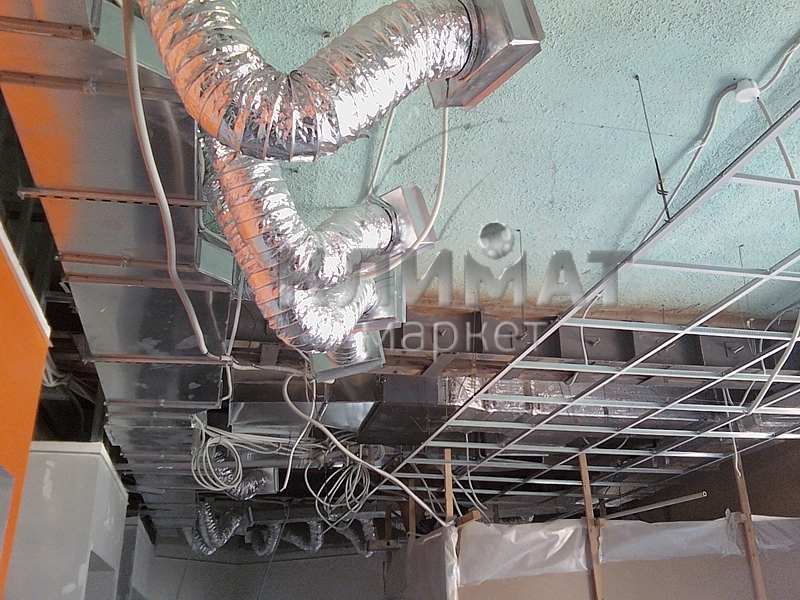

Фото 16. Чорна коробка в центрі фото - це і є внутрішній блок. Все інше - наборка жорстких воздуховодов
Тепер уявіть, що все це господарство зашивається Армстронгом. Обслуговувати незручно, але все-таки можна. А якщо наглухо гіпсом? Думаєте, такого не буває? Залишимо це на совісті проектантів, дизайнерів і виконробів. Що ж можна зробити з усією цією технікою? Для початку потрібні чисті білі рукавички))

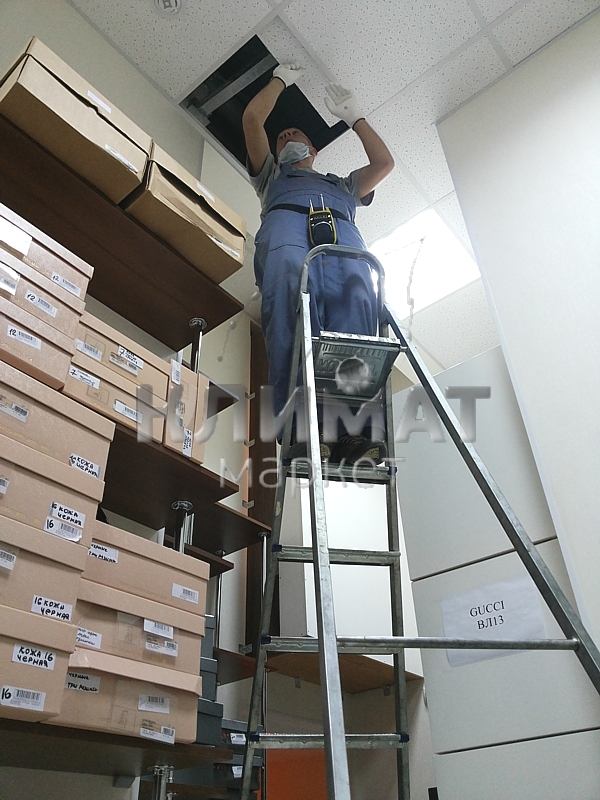

Фото 17. Білий стеля не любить брудних рук.
Далі, все набагато складніше, темніше і брудніше, тому білі рукавички відкладаються до кращих часів - часів зворотного збирання. Залежність від конструкції канального блоку і адаптерів, конфігурації збірки повітропроводів і ще купа всіляких залежностей визначають ступінь складність доступу до нутрощів. Починаємо з простого. Два - три десятка «бліх», щоб тільки дістатися до повітряного фільтра, гострі краї оцинковки і інше - не проблема для справжніх індіанців. А їхні проблеми, як відомо, шерифа не хвилюють, шериф просто платить))

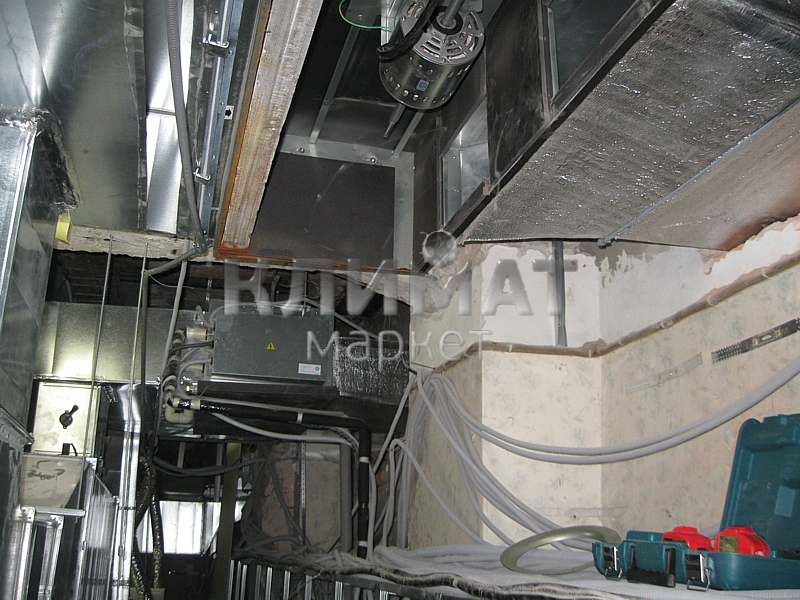

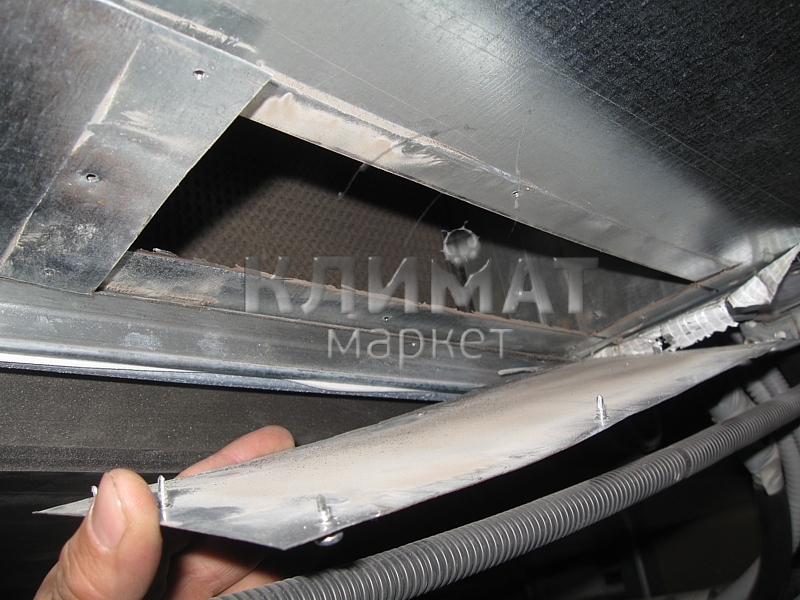

Фото 18. Он він, гад, у темряві маячить ...

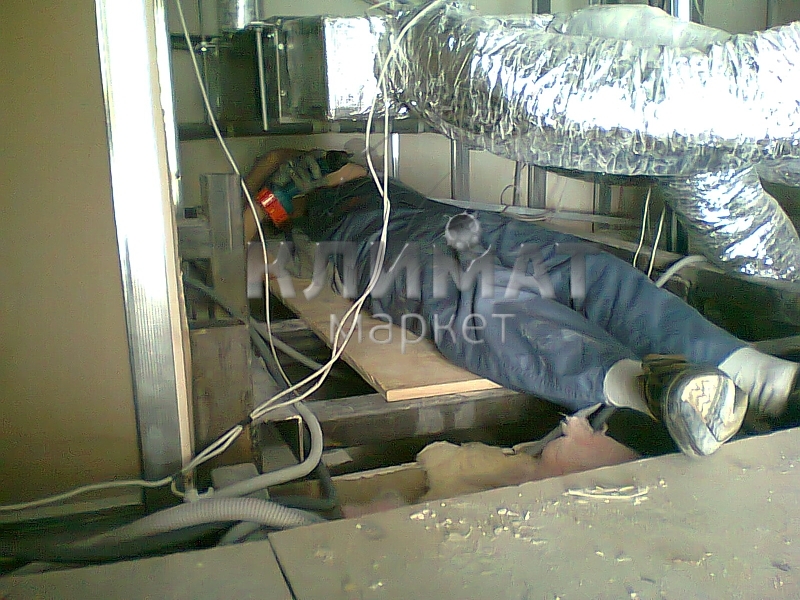

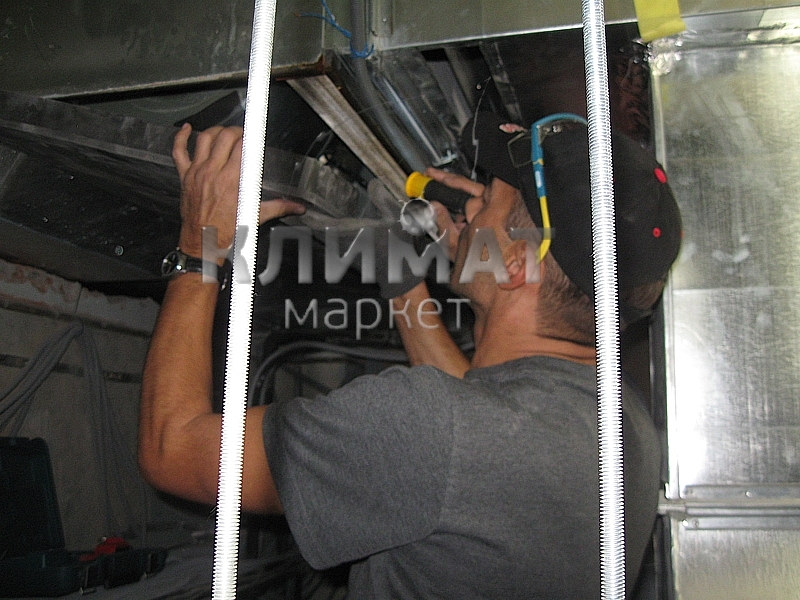

Фото 19. Іноді доводиться працювати і ось таким чином, лежачи на підвісній стелі.
Фото 20. Хоча, є ще один варіант розташування внутрішніх блоків. Тут, все ж, зручніше - ну, хоча б тверду підлогу під ногами.
Отже, ми в венткамере. Що далі? Зняття всіх частин повітряного фільтра, розбирання елементів збору і відводу конденсату, демонтаж самого дренажного піддону і далі за списком. Приступаємо ...

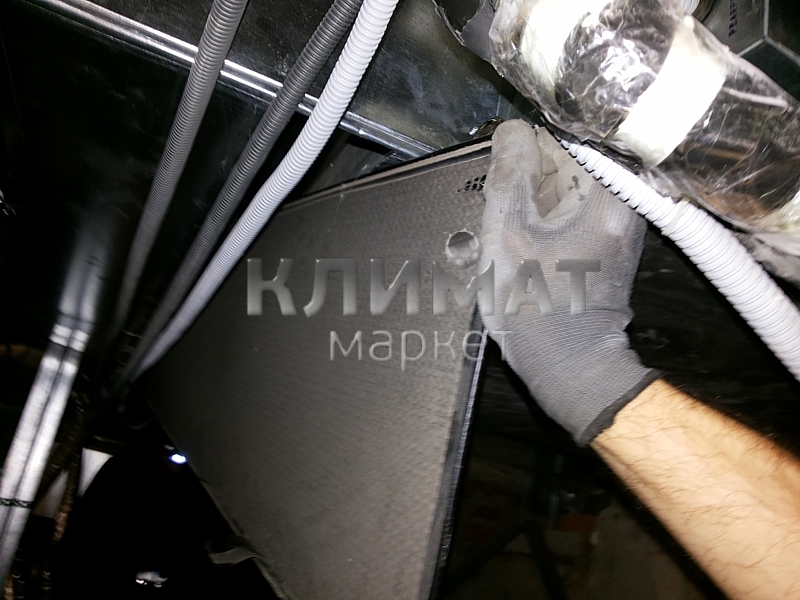

Фото 21. Цьому фільтру дісталося.
На особенностях и важности соблюдения чистоты фильтров канальных блоков остановимся немного подробнее. Как вы уже поняли, доступ к этим фильтрующим элементам весьма затруднителен и часто не под силу самому пользователю такой техники, в отличие от бытовой серии настенных кондиционеров, где практически любая обученная домохозяйка может хоть каждую неделю открывать крышку блока и мыть сеточки мыльной водичкой. Как следствие – фильтры в таких системах кондиционирования могут не мыться годами. Не будем вникать в медицинские аспекты такой «экономии» на сервисном обслуживании, остановимся лишь на чисто технической стороне вопроса. Как ни странно звучит, но канальные кондиционеры, будучи хоть и полу-промышленным сегментом, более болезненно переносят такое «удушение» по притоку воздуха, чем обычные бытовые сплиты. Это связано с их некоторыми конструктивными особенностями, что гораздо быстрее может вылиться в не просто нарушение функционала, но в о-о-чень дорогой ремонт. Поинтересуйтесь стоимостью компрессора и его замены в полупроме хотя бы 15-20 кВт мощности.
Не будем о грустном. Далее предлагаем просто, без нудных комментариев, посмотреть серию фото и, возможно, проникнуться важностью хотя бы одноразового сезонного обслуживания систем вентиляции и кондиционирования такого типа.
Фото 22. Демонтаж дренажного поддона
Фото 23. Слив конденсата из поддона

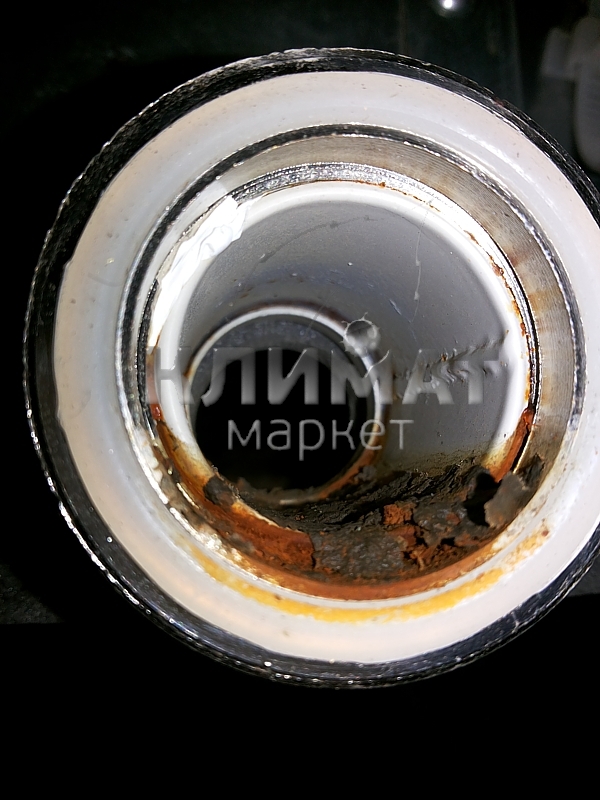

Фото 24. Конденсат слит. Так выглядит сливной патрубок дренажа изнутри.

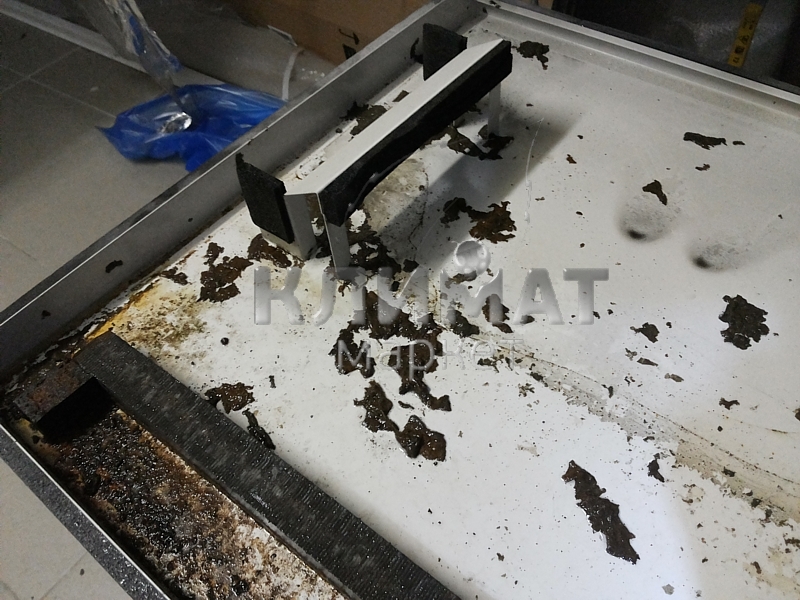

Фото 25. Осадок в дренажном поддоне после второго сезона работы. Не очень приятное зрелище
Все же, скажем несколько слов о санитарно – гигиенической стороне вопроса. Все, что вы видели на предыдущем фото, находится уже за фильтром, то есть в зоне, откуда вентиляторы нагнетают воздух в систему подающих воздуховодов. Когда кондиционер работает в режиме охлаждения, весь этот осадок постоянно смывается с холодного испарителя образующимся конденсатом по дренажной системе. Таким образом, поддон постоянно самоочищается. Что же произойдет при сезонном переключении кондиционера в режим обогрева? Значительная часть всех этих «вкусностей» останется в дренажном поддоне. Теплообменник внутреннего блока начинает работать как конденсатор, нагреваясь при работе. Все, что не успело смыться конденсатом, высыхает, а вероятность попадания в систему подающих воздуховодов продуктов фильтрации в таком вот сухом виде, значительно возрастает. Становится ясно, почему очень желательно провести сервисное обслуживание именно в период сезонного перехода работы кондиционера из режима охлаждения в режим обогрева. То есть в где-то в сентябре-октябре.
Фото 26. Ми всередині канального блоку Mitsubishi Electric

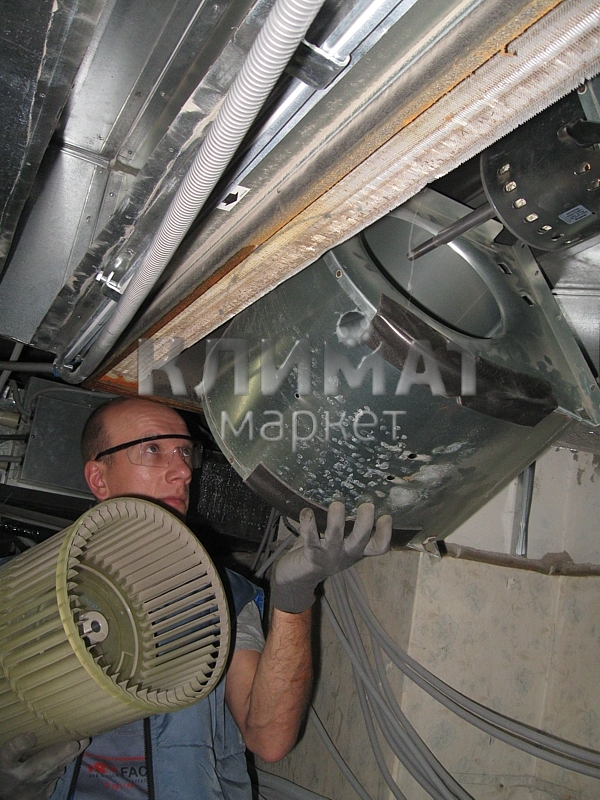

Фото 27. Для огляду повітропроводів і доступу до випарника все це господарство також демонтруется і потім миється

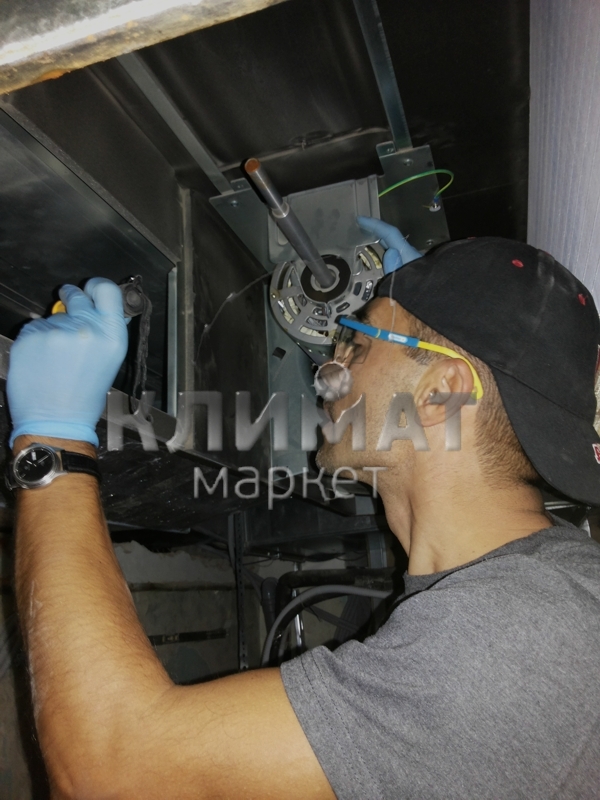

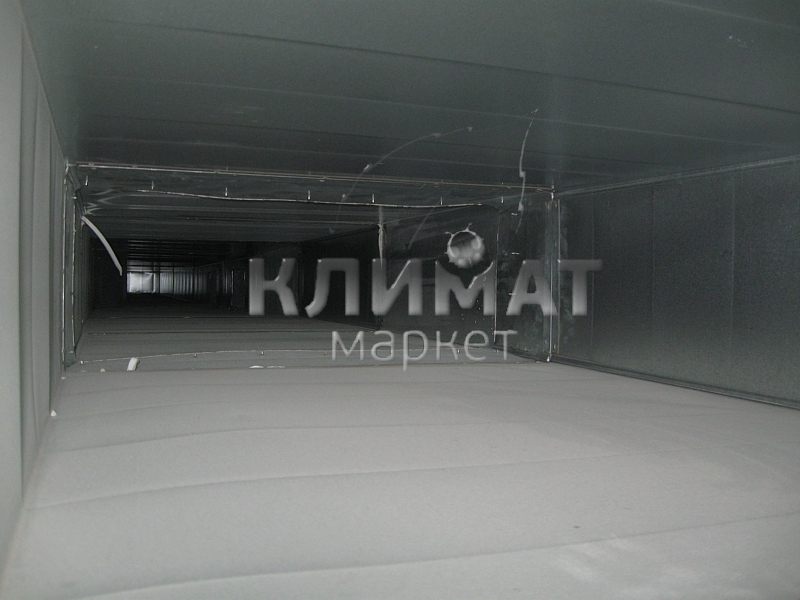

Фото 28. Visual Checking

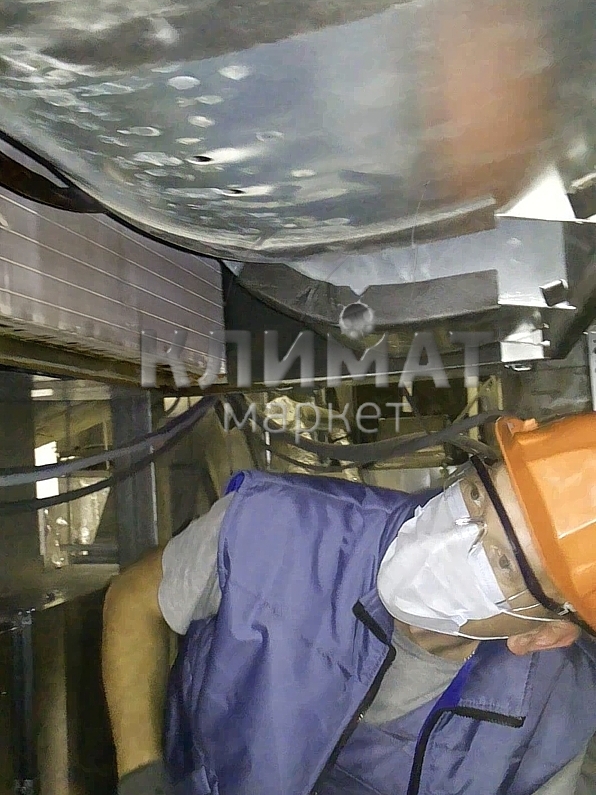

Фото 29. Приблизно за таким лазив Б.Уілліс в "Міцному Орешке"
Фото 30. Все, що можна відкрутити - відкручені, що можна зняти - знято. Хоча ...
…хотя, как мы уже упоминали, центральные системы кондиционирования зачастую работают в связке с системами приточно-вытяжной вентиляции, в которых также хватает различных фильтрующих элементов, участвующих в воздухообмене. Вот пример одного из них – рекуператор. Что за зверь? Дело в том, что при работе стандартных установок наблюдаются значительные потери тепла при воздухообмене в режиме. Другими словами тепло с нагретым отработанным воздухом просто выкидывается из помещения по системе вытяжных каналов. В основе же работы приточно-вытяжных установок бренда Mitsubishi Electric лежит система Lossnаy, что дословно переводится как «без потерь». Что это означает? Отработанный теплый воздух, нагревает свежий, поступающий в помещение, посредством вот этого самого рекуператора. За счет этого достигаются весьма значительные показатели экономии – до 70%! В бумажных рекуператорах происходит еще и влагообмен, что оказывается очень не лишним в период отопления. Ну, а сама кассета рекуператора также имеет свои фильтры, которые нуждаются в периодическом обслуживании. Хотите посмотреть, во что превращаются фильтры после пары сезонов работы приточно-вытяжной установки?

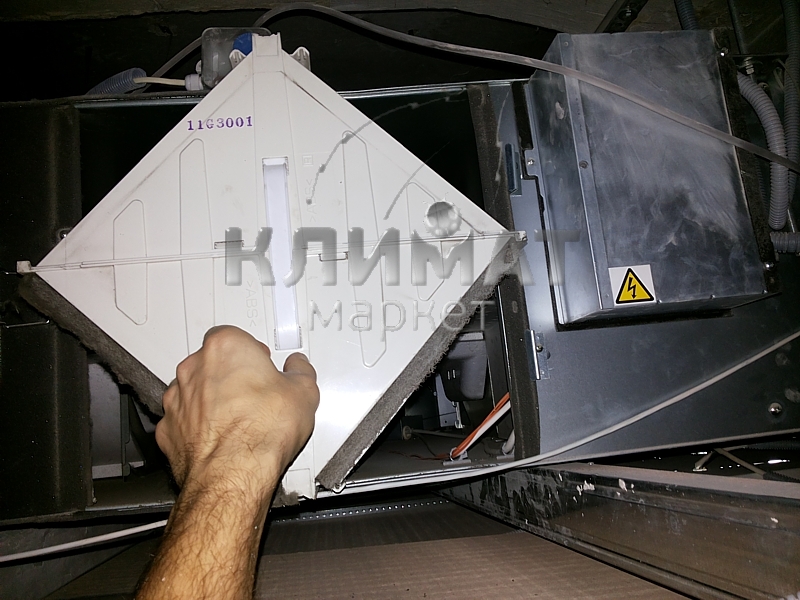

Фото 31. Касета рекуператора перед витяганням.

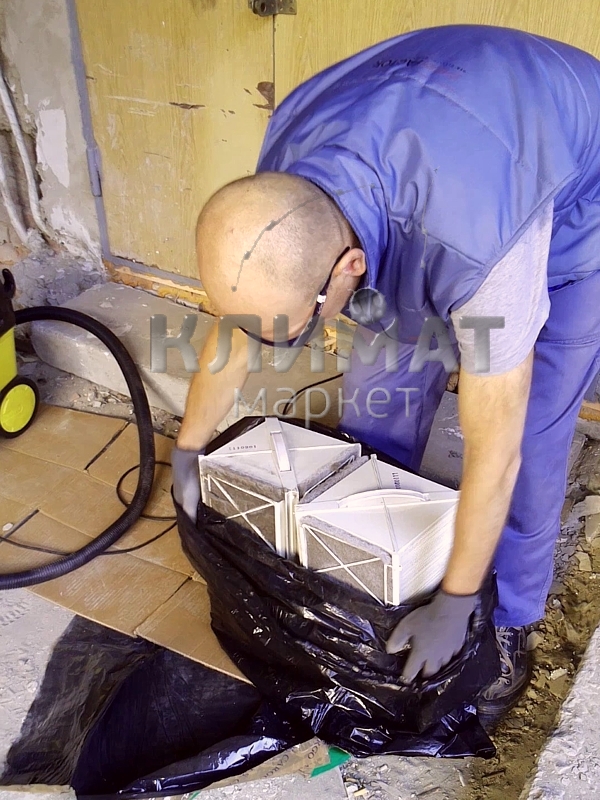

Фото 32. Всі демонтовані елементи систем пакуються в пакети і виносяться на місце їх миття та обробки

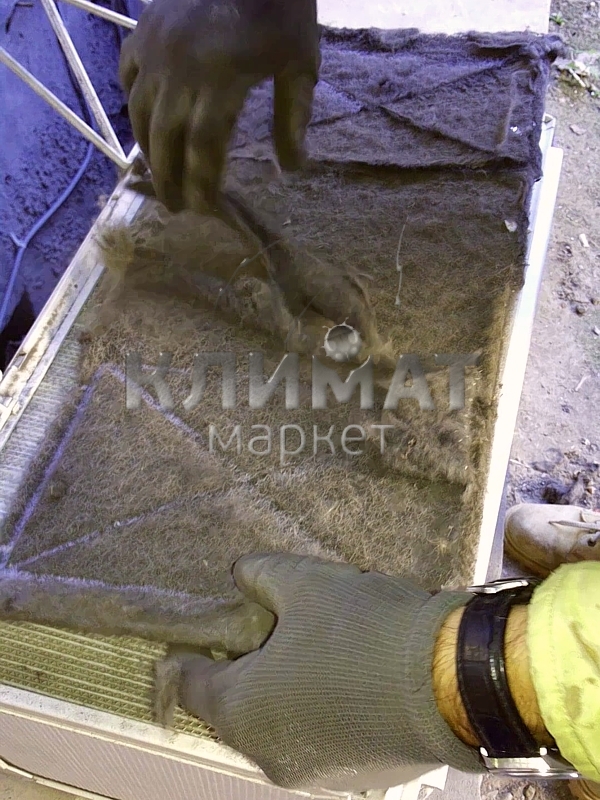

Фото 33. Яка там рекуперация ... пилові валянки і викинуті гроші за електроенергію

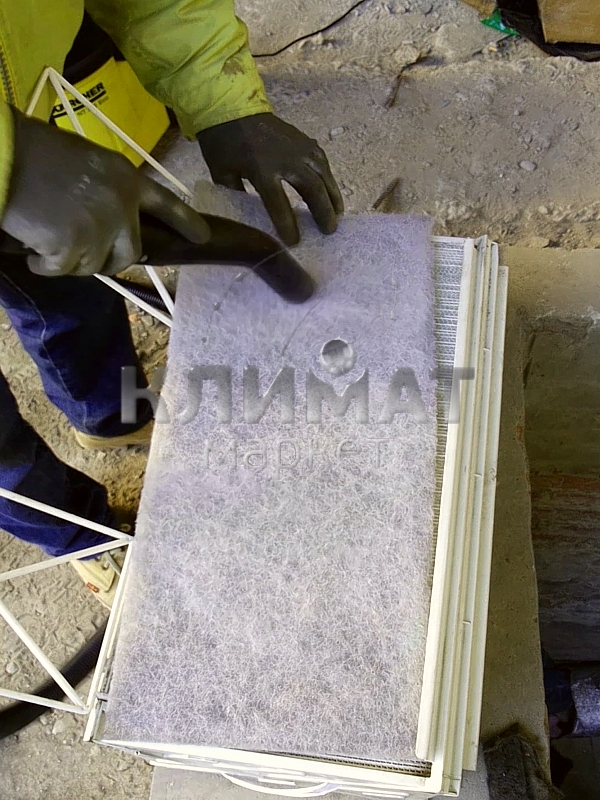

Фото 34. Професійний пилосос - в допомогу

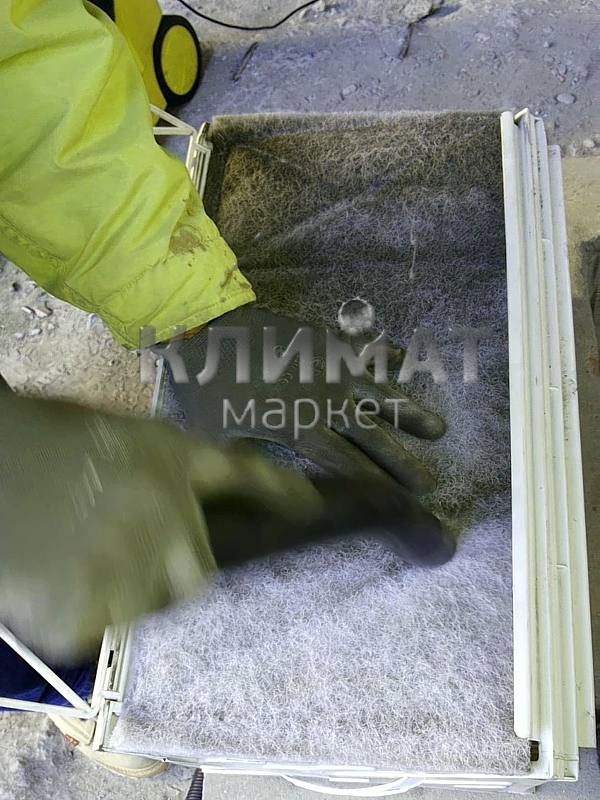

Фото 35. Практично первозданний стан
Тепер на черзі все те, що було демонтовано з нутрощів канального блоку МО - фільтри, піддон, вентилятори.

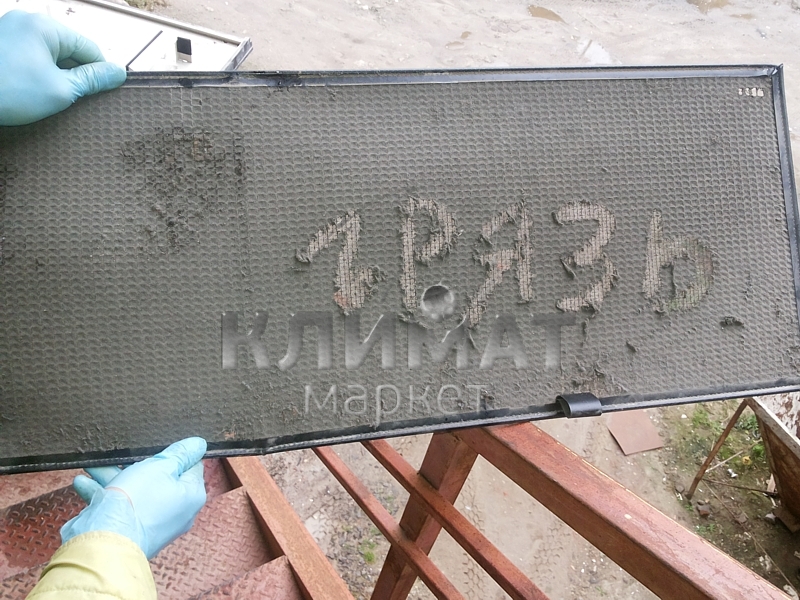

Фото 36. Брудна робітка належить, однако.
Фото 37. Дренажний піддон з осадом пам'ятаєте?

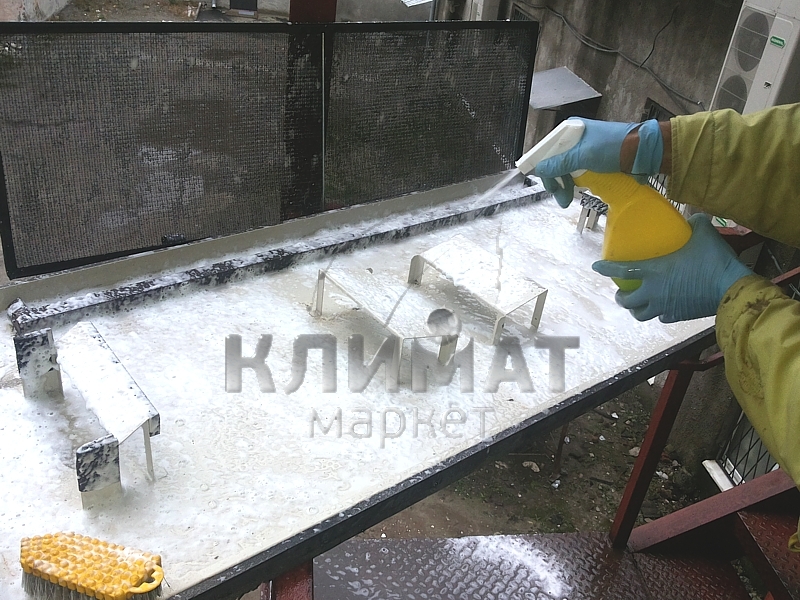

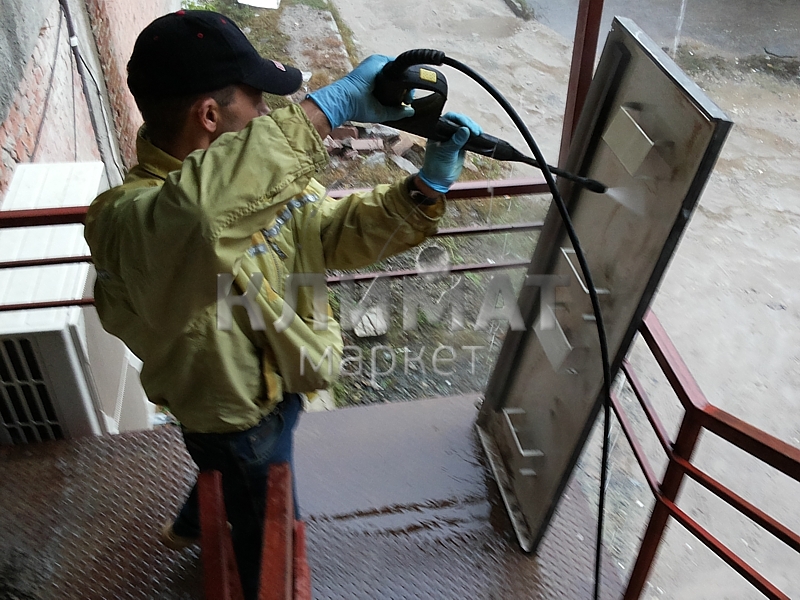

Фото 38. І знову «кархер». Чи не реклама

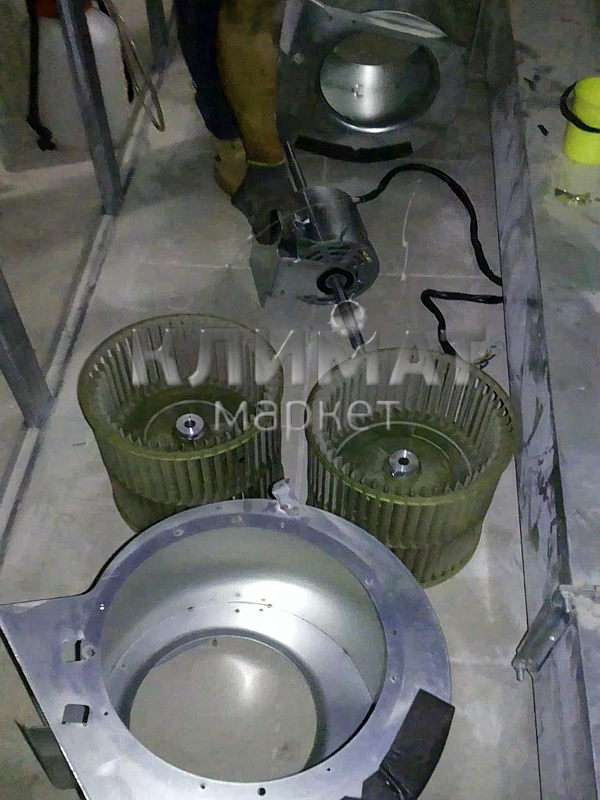

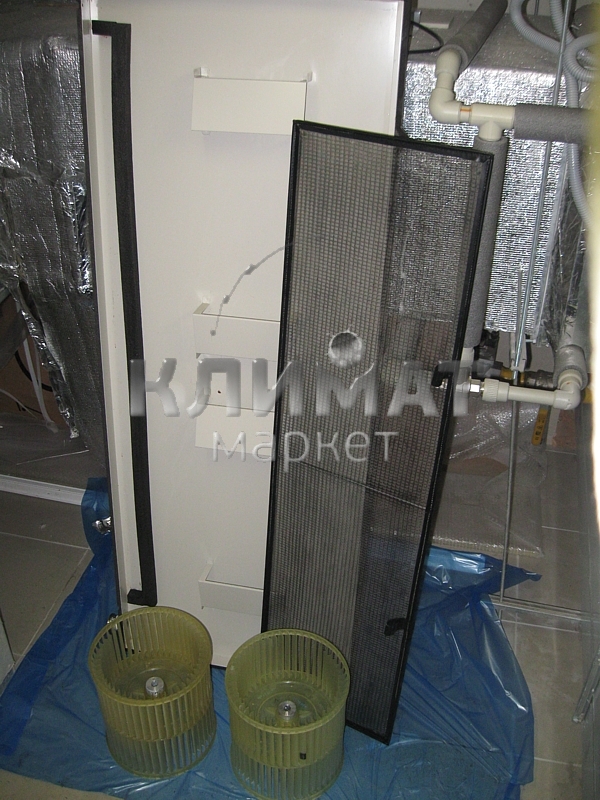

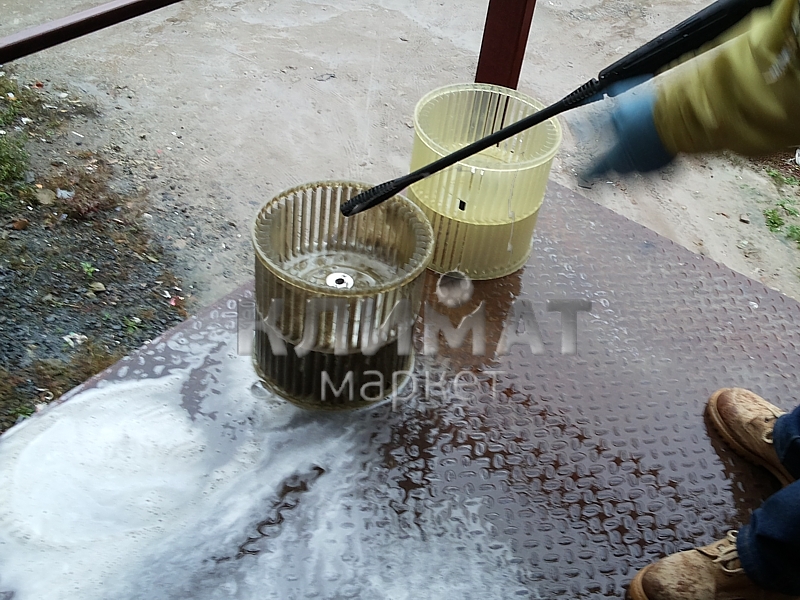

Фото 39. Гребні гвинти якісь ... в водоростях
Фото 40. Ну, якось так
Тепер можна приступити до миття та самого теплообмінника. Якщо Ви читали статтю про обслуговування побутової серії, то приблизно уявляєте, як це виглядає. Різниця лише в розмірах, кількості «хімії» і час, витрачений на обробку, експозицію і змивку миючого розчину, а бруд і там і тут однакова.

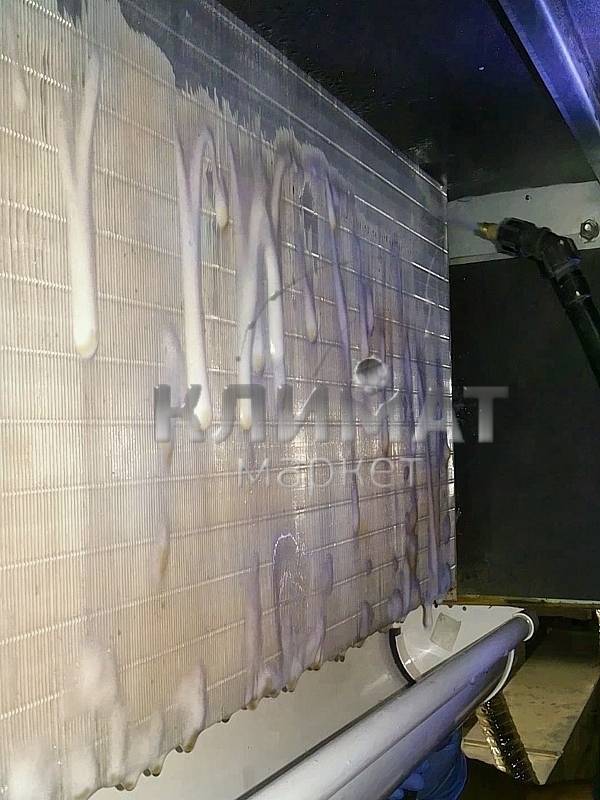

Фото 41. Змивка розчину з теплообмінника
Фото 42. Ні, це не пензлик. Виправлення ламелей теплообмінників також входить до переліку сервісного обслуговування

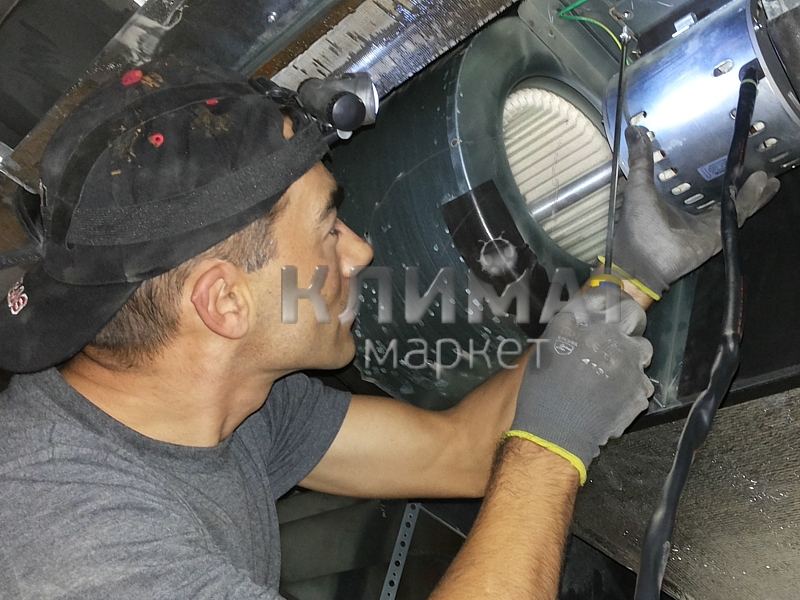

Фото 43. Тепер все це треба зібрати в зворотному порядку і бажано нічого не переплутати. Наприклад, яким боком ставити вентилятори на осі))

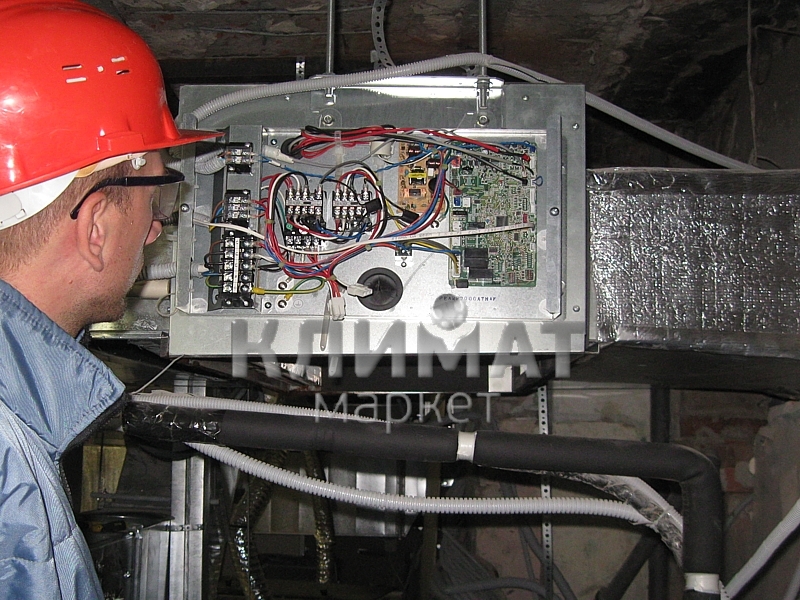

Фото 44. Ну да, тут ще збоку під кришкою дещо з проводками всякими є.

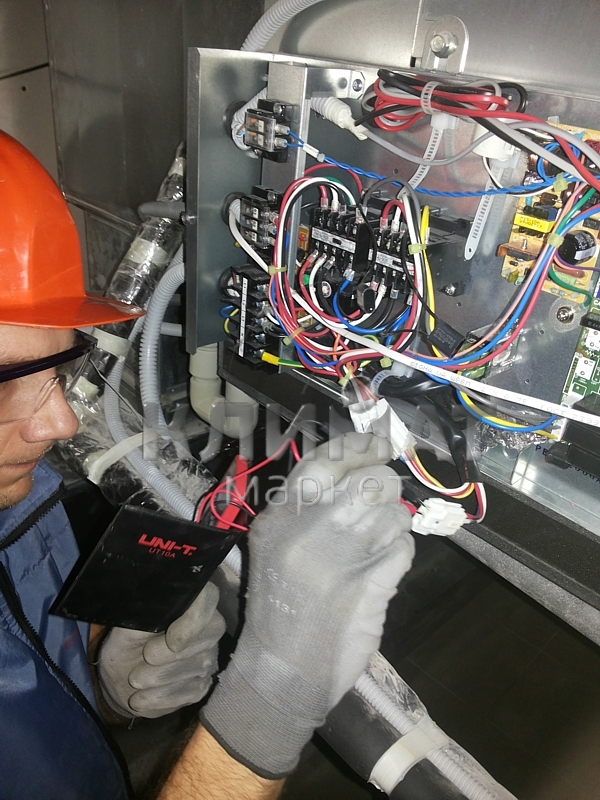

Фото 45. Перевірка елементної бази плати управління внутрішнього блоку. А раптом термістори «попливли» або обмотки «підсіли» - потрібно перевірити
Тут ми показали зразковий основний обсяг робіт, що виконується при обслуговуванні внутрішніх блоків систем вентиляції та кондиціонування напівпромислового сегменту.
Офіційною мовою перелік проведених робіт виглядає приблизно так:
-Візуальне огляд на предмет надійності кріплення, пошкоджень, витоків;
- розбирання / збірка стельових конструкцій;
- розбирання / збірка корпусу; демонтаж / монтаж дренажного піддону;
- розбирання / збірка і чистка дренажного насоса.
- правка ребер теплообмінника;
-мийка фільтра, корпусу, дренажного піддону і вентиляторів лужним (pH> 12) розчином активної піни (Karcher RM-806 або його аналоги);
- мийка теплообмінників кислотним (pH <5) розчином активної піни (Karcher RM-59 або його аналоги);
демонтаж / монтаж адаптера, чистка дренажного трубопроводу в межах досяжності;
- антибактеріальна обробка теплообмінника, вентилятора, дренажного піддону і системи відведення конденсату антибактеріальним засобом (Лізоформін 3000 або його аналог);
перевірка, електронних компонентів управління, електроконтактні групи, цілісності ізоляції електрокабелів.
