Сервісне обслуговування. Полупром та вентиляція. 2.1. Касетний тип

Даний тип блоків монтується в застельовому просторі і видимою частиною є тільки лицьова решітка, вбудована в підвісну стелю. Висота розташування таких блоків зазвичай - не менше 3,5-4 метрів. Для обслуговування дренажної системи іноді потрібно і часткове розбирання підвісної стелі або ж наявність сервісного люка в гіпсокартоном стелі (що буває далеко не завжди). Обслуговування вельми складно, що вимагає і високої кваліфікації персоналу і дотримання правил ТБ.

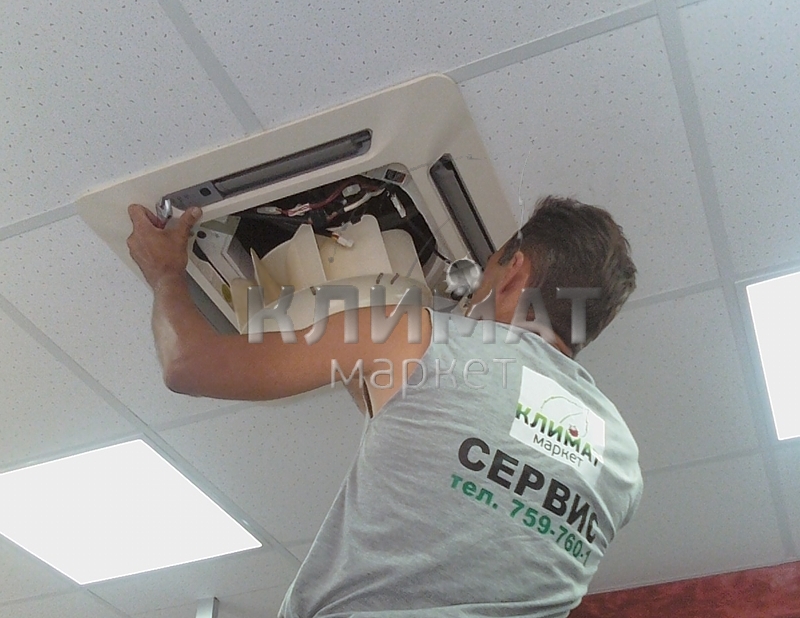

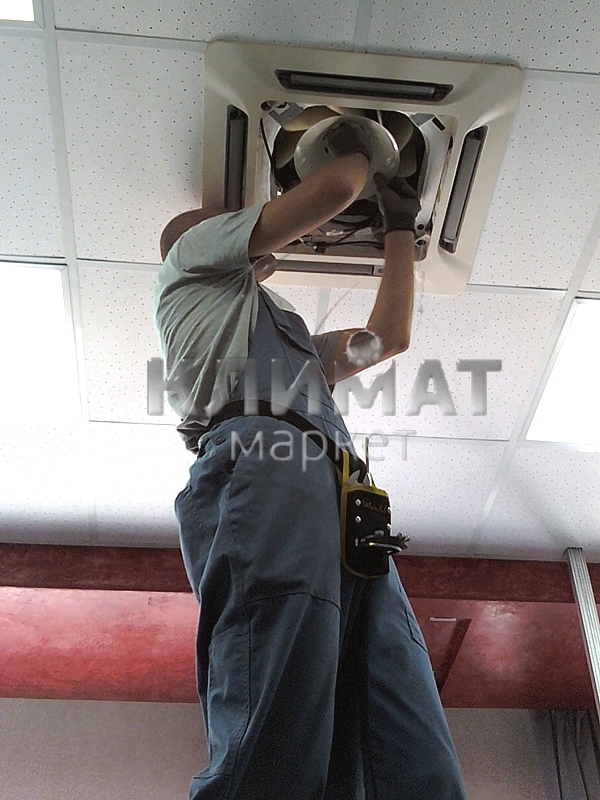

Фото 1. Високо, незручно ..

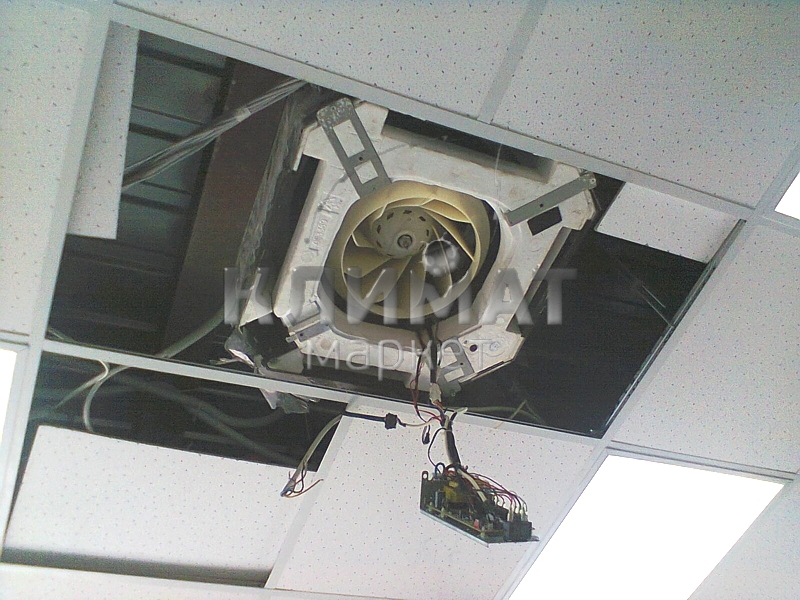

Фото 2. Розбирання підвісної стелі і блоку

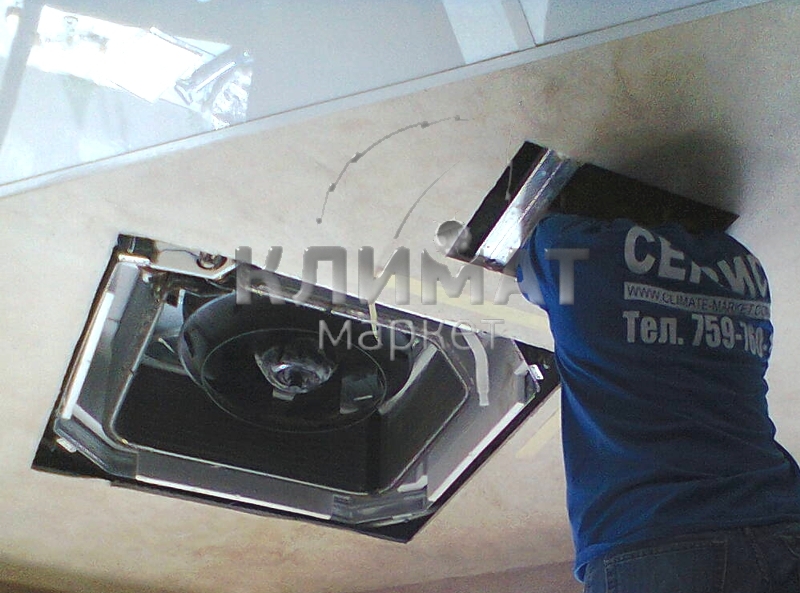

Фото 3. Тут складніше. Стеля не розбереш, все через сервісний люк (котрого, до речі, не було. Довелося пиляти, а після закривати декоративною накладкою)

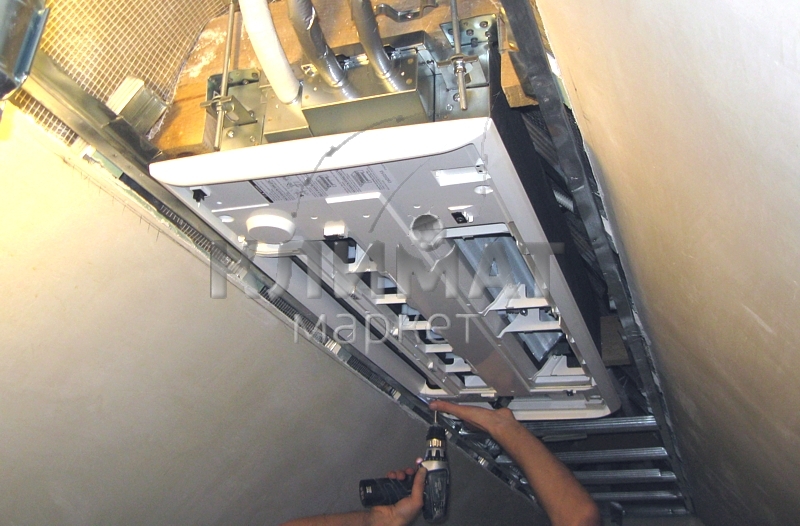

Фото 4. Бувають і такі варіанти. Касетний блок однопотокового типу

Для забезпечення доступу до теплообменік потрібно дуже копітка робота по розбиранню блоку, що включає в себе зняття не тільки лицьової решітки, панелі і вентилятора, а й демонтажу всього дренажного піддону з насосом і електронними компонентами управління. Буває, що вже після одного сезону роботи, ванна для збору кондесата виглядає ось таким чином.

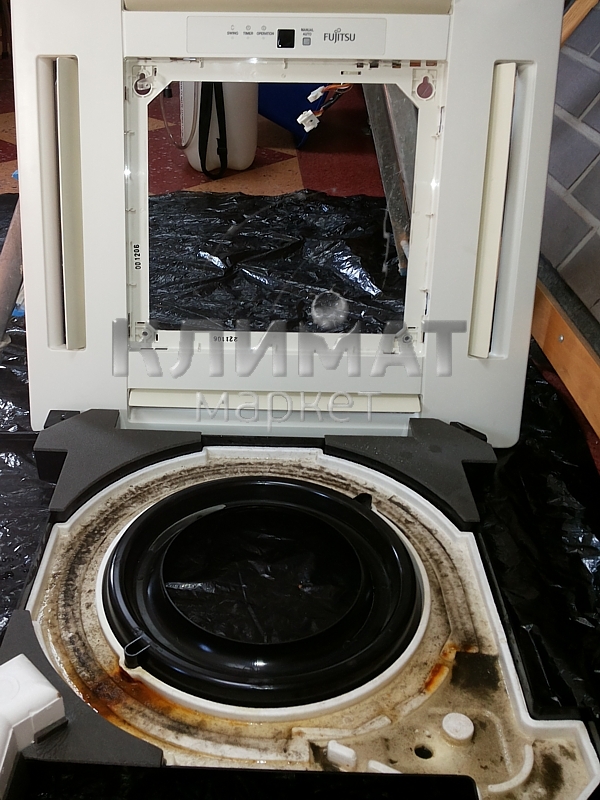

Фото 5. Ну, хіба що гриби ще не ростуть))

Процедура обробки теплообмінника активним іоющім складом і його мийка виглядає приблизно так. Залежно від конструкції блоку слив миючого розчину можна організувати як в дренажну систему самого блоку, так і в спеціальний піддон. Тут варто згадати, що видалення конденсату в блоках касетного типу здійснюється спеціальним водяним насосом, що треба враховувати при виборі методу. Помпа, сама по собі, також вимагає обслуговування. Самі бачите, що їй доводиться перекачувати з піддону. Є ще багато нюансів, які виходять за рамки даної статті, метою якої є лише ознайомити користувача з поняттям сервісного обслуговування напів- і промислових систем кондиціонування.

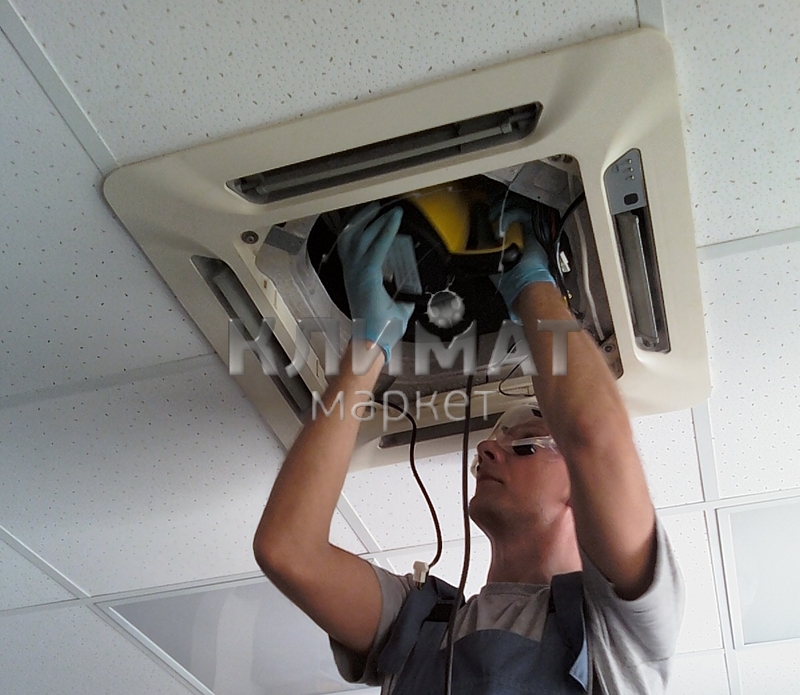

Фото 6. Нанесення миючого складу на теплообмінник

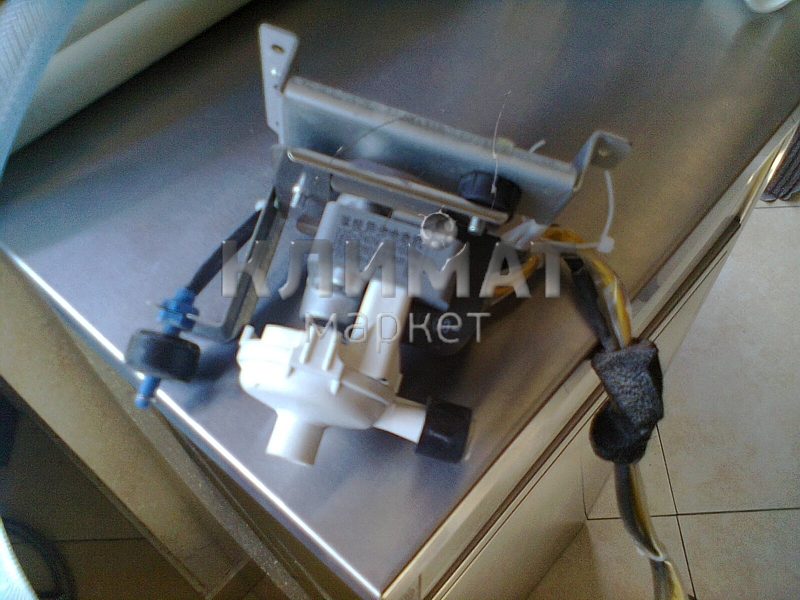

Фото 7. Дренажна помпа після обслуговування.

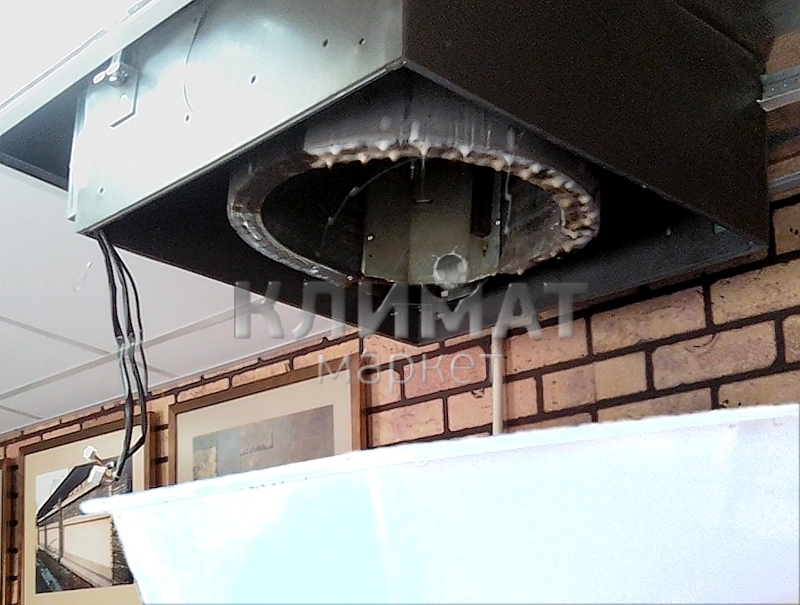

Фото 8. Обробка випарника СБ

Після мийки теплообмінника, дренажного Подоння, системи відведення конденсату і водяного насоса проводиться зворотна зборка блоку, запуск і перевірка його працездатності. Ну, все як би просто і зрозуміло. Треба тільки знати, що звідки відкручувати і куди потім прикручувати. Вкрай корисно стежити, щоб підвісний стеля не завалився на голову, а блок з шпильок не впав на підлогу.

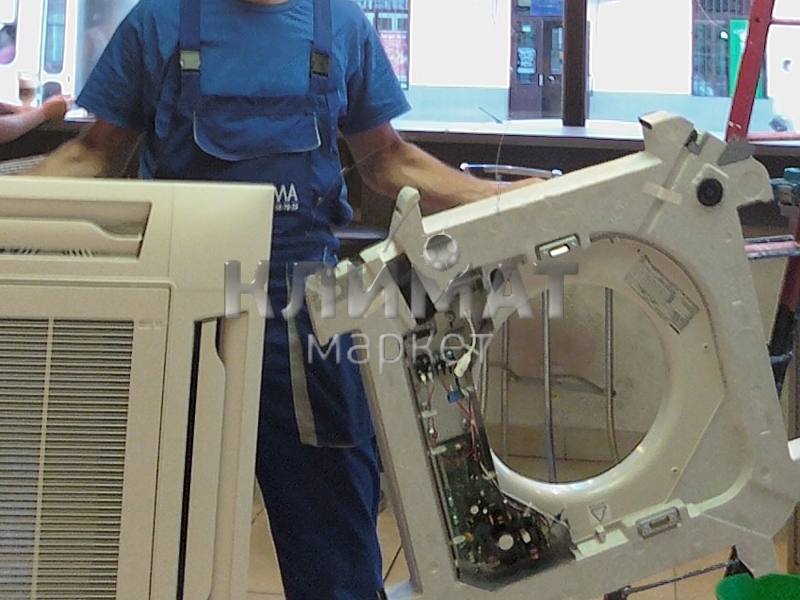

Фото 9. Стерильні лицьова панель і дренажний піддон з платою управління готові до зворотного збірці

Фото 10. "Пропелер" помитий, можна встановлювати на місце

Продовження >>> Сервісне обслуговування. Полупром та вентиляція. 2.2. Консольний тип
