Сервісне обслуговування. Полуприем і вентиляція. 3. Зовнішні блоки

Переходимо на свіже повітря, до зовнішньої частини робіт, виробленої при сервісному обслуговуванні. Зовнішні блоки напів- і промислових систем, як ви вже здогадуєтеся, трохи важче, різноманітніше за формою (хтось навіть скаже, що красивіше). І розмір тут якраз грає велике значення. Якщо виражатися в цифрах, то полупромом починається з розміру, якщо чотири зовнішніх блоку побутових сплитов (2,5 кBт / хол - "дев'ятки") з'єднати в один))

Фото 46. 1 + 1 + 1 + 1 vs I

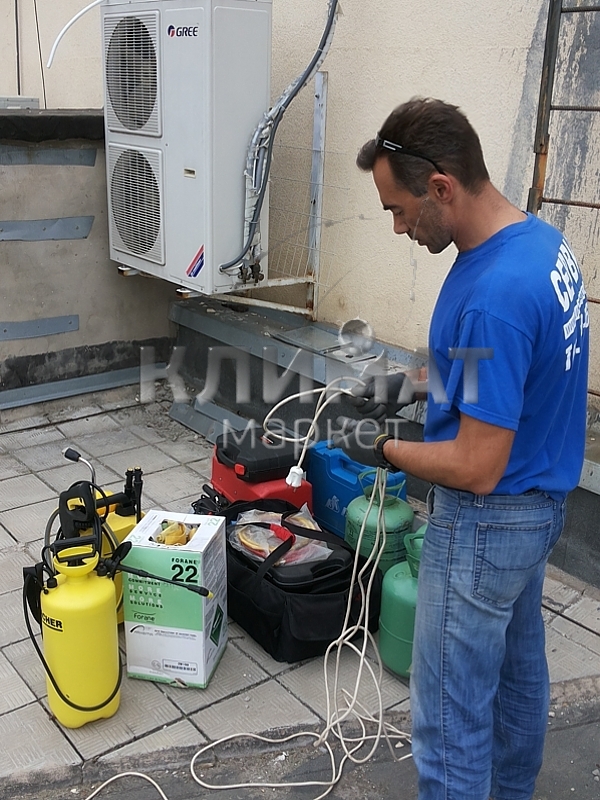

 Фото 47. Так може виглядати полуприем. початок лінійки

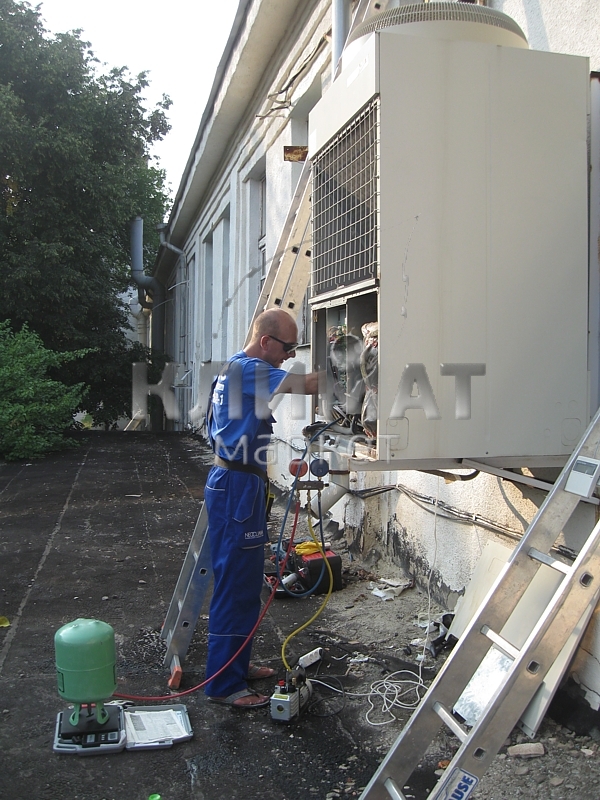

Фото 48. ... може бути і так

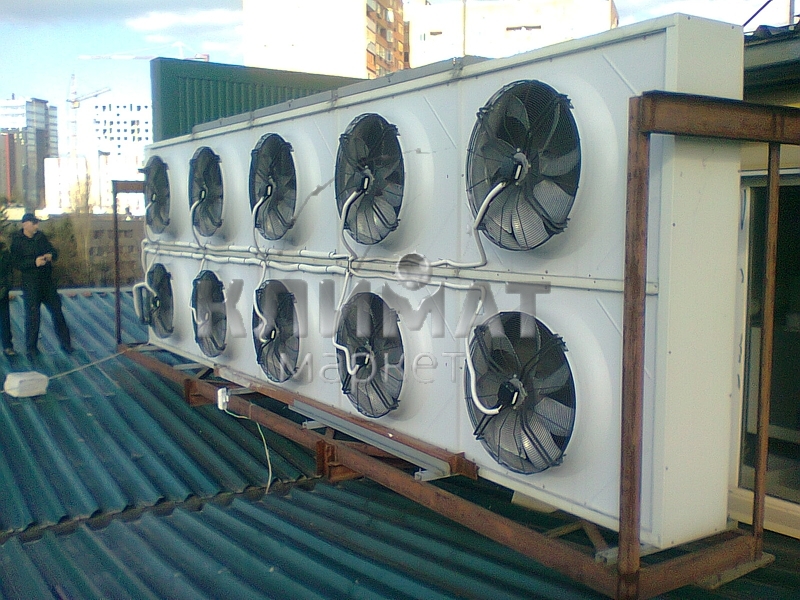

Фото 49. ... і навіть так. Але це вже зовсім напів-

З розмірами трохи визначилися, тепер по суті. Перелік робіт при проведенні сервісного обслуговування зовнішніх блоків сухою мовою описується приблизно так:

- Візуальний огляд на предмет надійності кріплення, пошкоджень, витоків;

- Розбирання / збірка корпусу НБ;

- Виправлення ребер теплообмінника;

- Мийка корпусу і осьового вентилятора лужним (pH> 12) розчином активної піни (Karcher RM-806 або його аналоги);

- Мийка теплообмінника кислотним (pH <5) розчином активної піни (Karcher RM-59 або його аналоги) із застосуванням мийки високого тиску;

- Перевірка електроконтактні групи, цілісності ізоляції електрокабелів, опору ізоляції компресора

Перевірка роботи ТРВ, ЕРВ і інших електронних компонентів управління

- Перевірка цілісності віброопорами компресора;

- Відновлення теплоізоляції фреонових трас

- Проведення мінімальної або розширеної (по небходимости) діагностики роботи системи кондиціонування з застосуванням інструментальних методів

Ми, як завжди, не будемо особливо обтяжувати вас всілякими незрозумілими коментарями (ну, може трохи) при описі робіт по сервісу, але пропонуємо подивитися як це виглядає в картинках.

Швидше за все, ви вже помітили, що у всіх статтях ми використовуємо тільки свій авторський фотоконтентом, захищений водяним знаком.

Забрудненість зовнішніх блоків буває досить різною. Це залежить від тимчасового режиму (24/7 в серверних, наприклад) і умов навколишнього середовища, в якій вони працюють (тиха дах на околиці в зеленій зоні або працює поряд цементний завод). В будь якій цього, обсяг робіт при обслуговуванні може значно відрізнятися. Від насиджених місць тусовки голубів, до досить пристойної зовнішнього вигляду. Але, твердження про перше враження, як самому вірному, нерідко буває помилковим. . Зазвичай всі сюрпризи знаходяться всередині. Найчастіше, чистий зовнішній вигляд блоків і теплообмінників буває оманливим, особливо це стосується дворядних (а бувають адже і трьох-) модифікацій, якими комплектуються практично всі сучасні кондиціонери.

Фото 50. Типовий представник дворядного теплообмінника. До внутрішнього (другого ряду) тополиний пух з цегляним пилом поки ще не дісталися

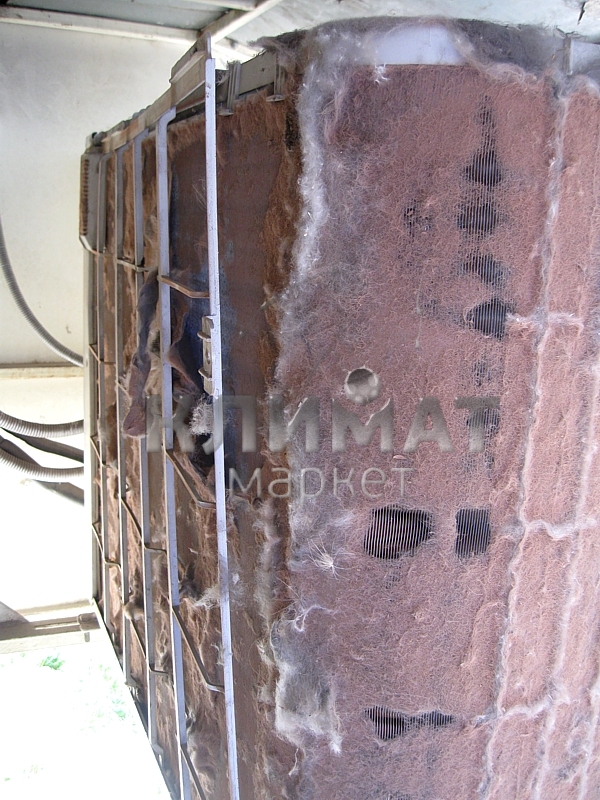

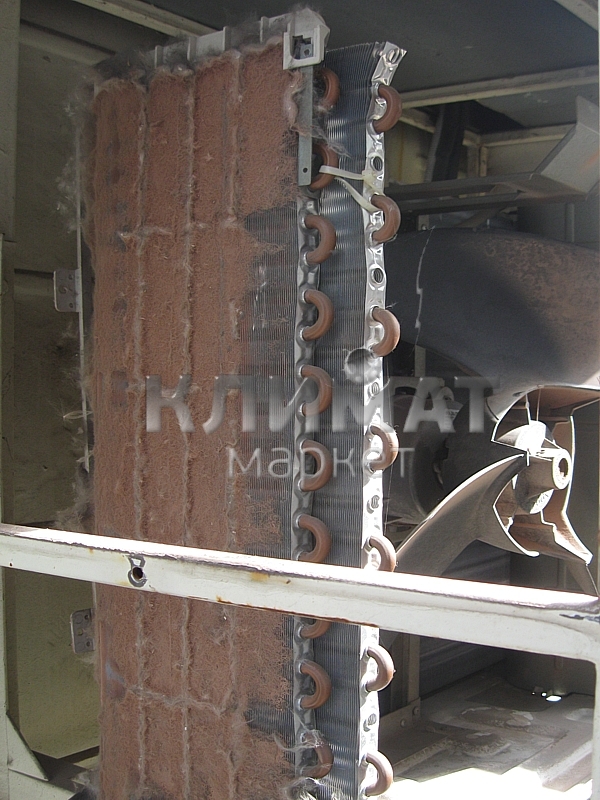

Фото 51. У шубі, влітку - це моветон))

 Трохи про процеси всередині такого теплообмінника-конденсатора (ну, обіцяний заумний коментар, потерпіть вже)) Конденсатором він власне і називається тому, що всередині нього відбувається конденсація стисненого нагрітого газу в рідину і подальше її переохолодження при певному тиску і температурі конденсації. Далі, пройшовши через дроселює (капілярну трубку, ТРВ або ЕРВ), фреон потрапляє в теплообмінник-випарник де, випаровуючись, акумулює і відводить забране з приміщення тепло. Природно, при такій непродуваемой шубі, про розрахунковій температурі конденсації і нормальному фазовий перехід говорити не доводиться. Як наслідок і температура кипіння у випарнику буде дуже далека від показників, що забезпечують теплообмін. Підсумок очевидний - з вашого кондиціонера дме просто тепле повітря.Як почуває себе при цьому компресор, що охолоджується тільки парами фреону, можна запитати у нього. Але він, на жаль, говорити не вміє, а може тільки чекати своєї кончини, ну, або діагностики та сервісного обслуговування))

З чого починати? Так все з того ж - йдемо по протоколу:

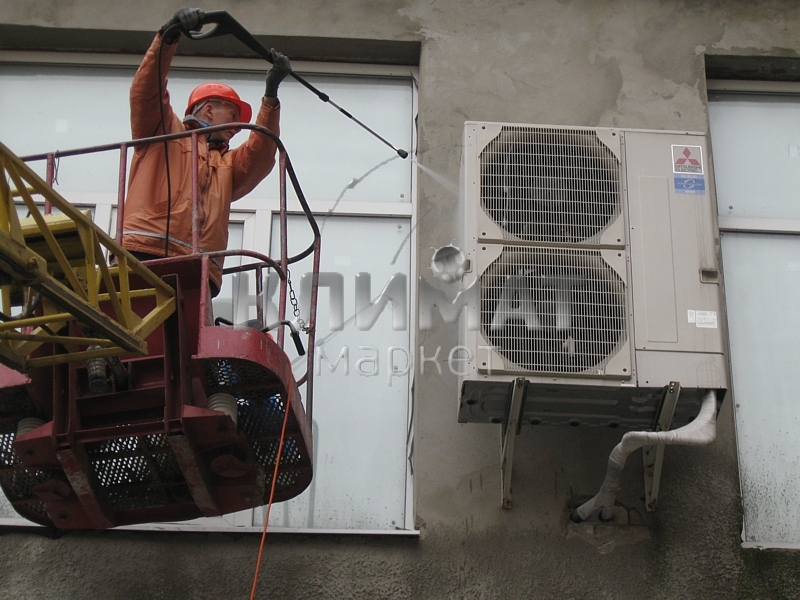

Фото 52. Мийка корпусу зовнішнього блоку високим тиском

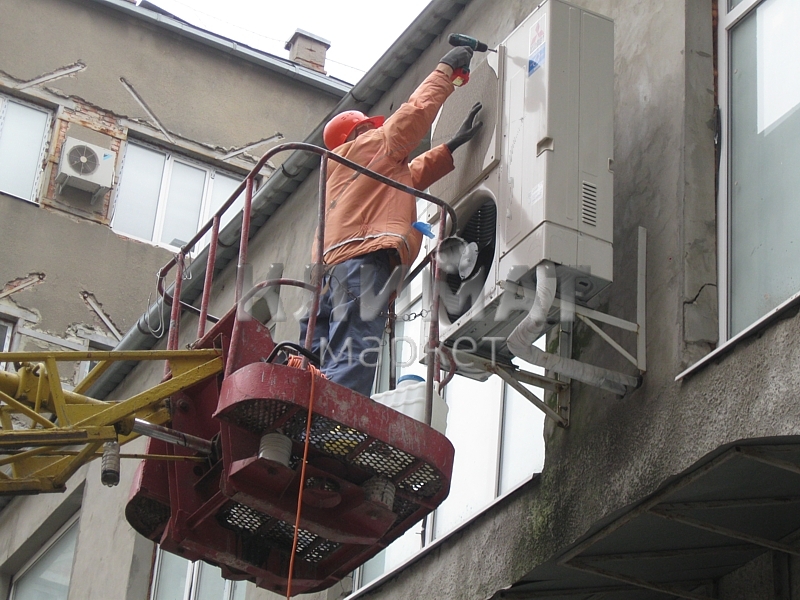

Фото 53. Часткове розбирання корпусу НБ

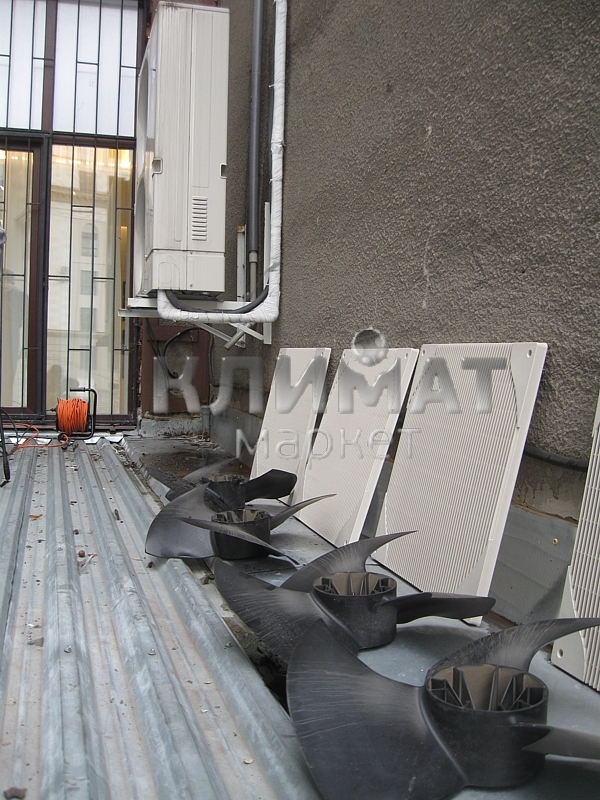

Фото 54. У чергу ...

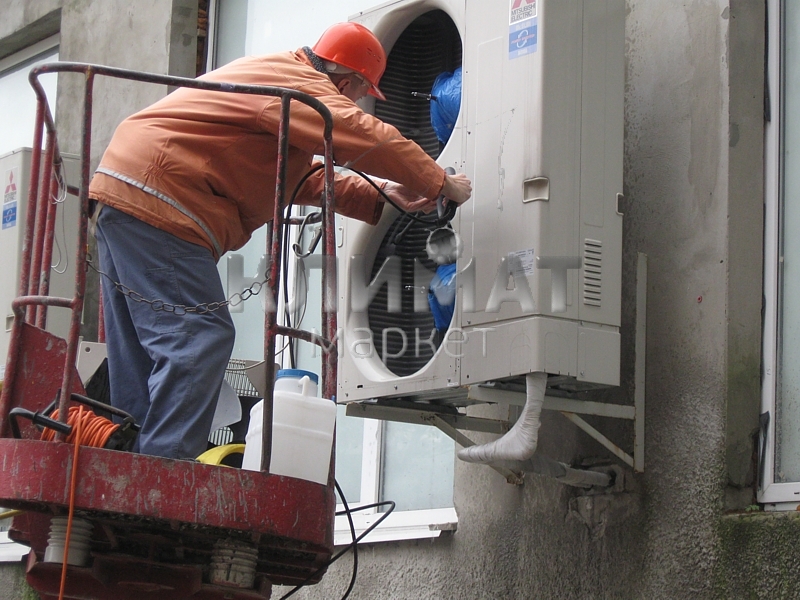

Фото 55. Вентилятори зняті, електродвигуни запечатані, теплообмінники доступні для мийки

На наведених вище фото зовнішні блоки з варіанту «тихий двір», що потребують мінімальному обслуговуванні, без розбирання корпусу. У варіанті - «тусовка голубів», необхідний доступ до всіх нутрощів, де іноді очікують і ось такі сюрпризи - осиний рай. А буває ще мишачий)) Такі блоки вимагають більшої кількості часу для обслуговування, більшої кількості миючої хімії, більшої кількості інструментів (та всього тут багато треба, може і медстраховка не завадить) і відповідно великих фінансових коштів замовника))

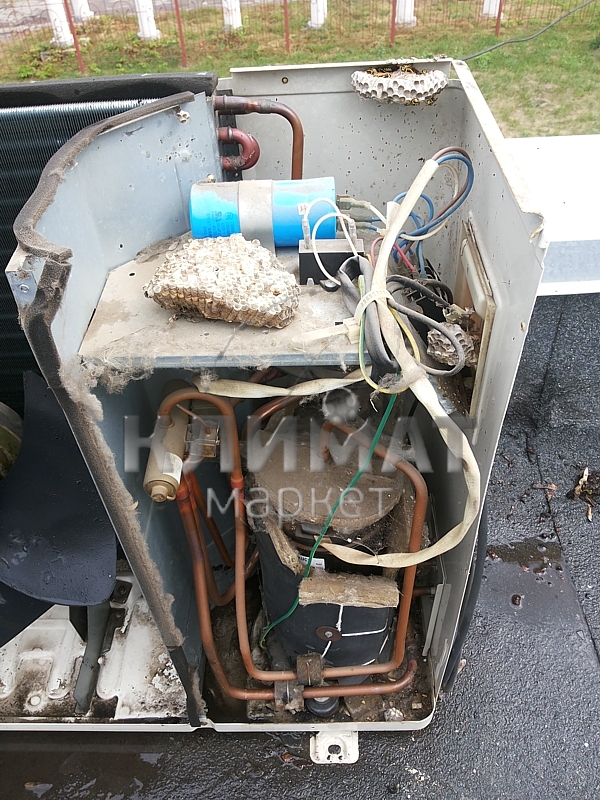

Фото 56. Так-о-о-е може пробачити тільки древній стартстопний кондиціонер без електронних плат управління, інвертора і інших розумних сучасних штучок.

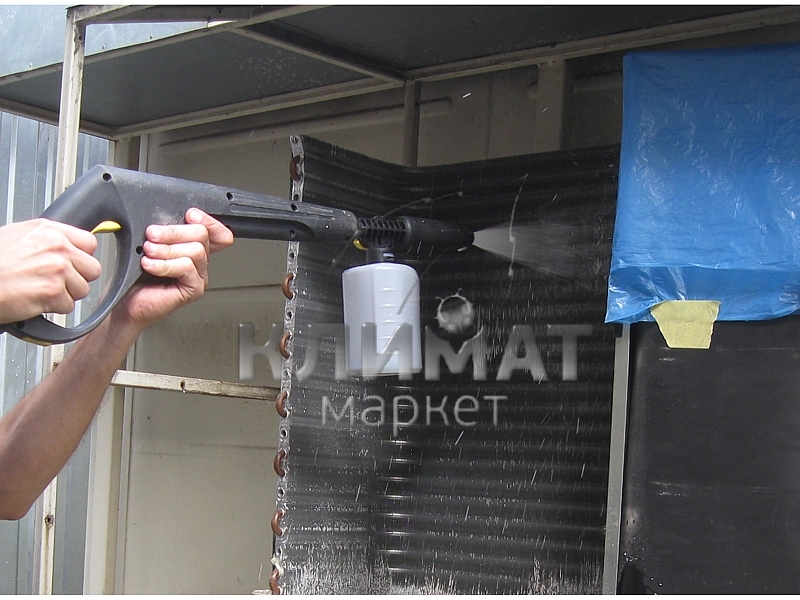

Фото 57. Обробка поверхні теплообмінника розчином активної піни.

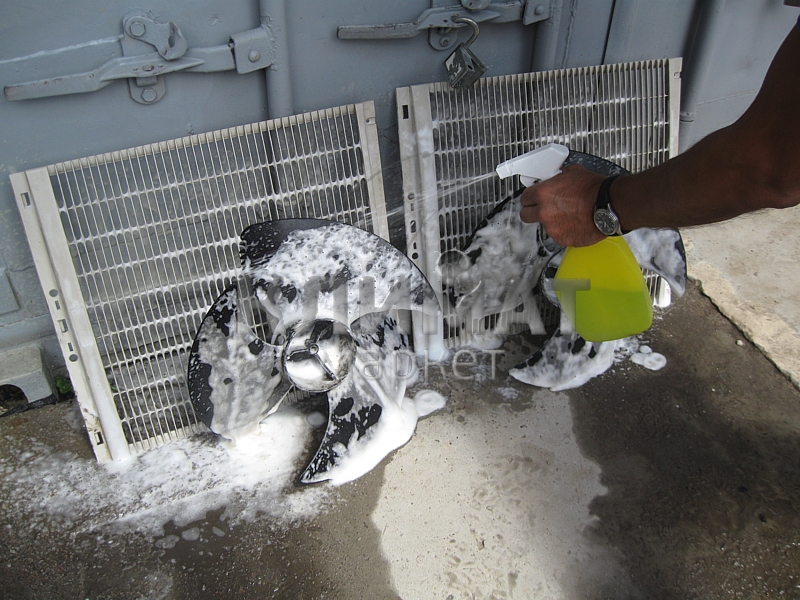

Фото 58. Мити так мити

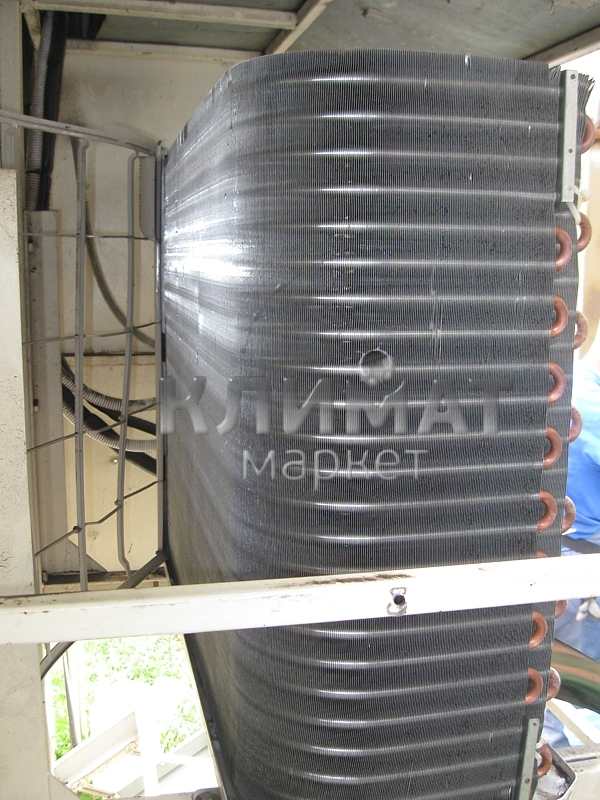

Фото 59. Результат - як у кота ...

Ну, і варіант, коли перше враження - не вірне. Йдеться про зовні, начебто, чистих блоках, але працювати нормально вони не хочуть ... або не можуть. Таке часто трапляється при обслуговуванні за типом «змахнути-пил-з-радіатора-щіткою -і-вилити пару-відер-води-на-блок». Дешево і сердито! І навіть виглядає більш-менш чисто, але ... Але не працює чомусь. Після цього починаються танці з бубном, вірніше з балоном фреону навколо кондиціонера, дозаправки-стравлювання до «робочого тиску». І знову - не працює. Відповідально заявляємо - випадків, коли тільки якісна мийка повертала всі параметри роботи кондиціонера в норму, значно більше, ніж «шаманств» з балоном холодоагенту.

Фото 60. Зовні все виглядало пристойно ...

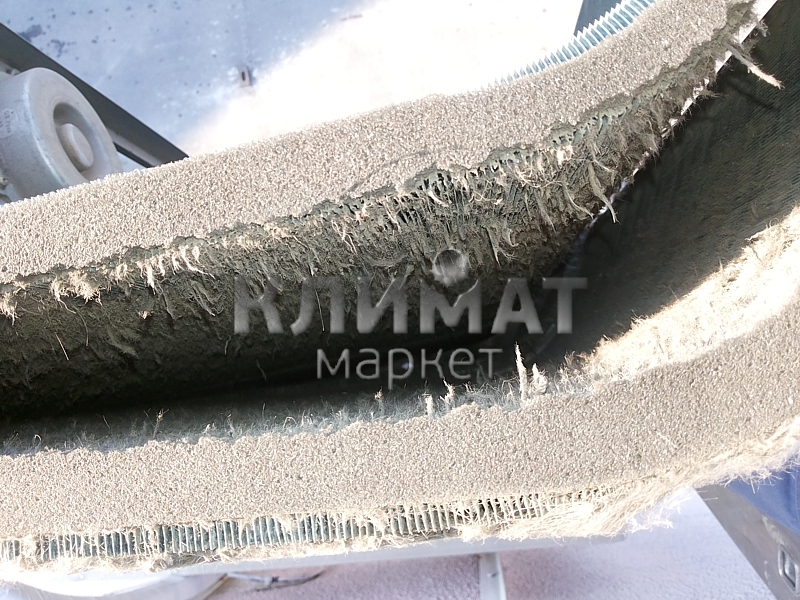

Фото 61. ... і ось така «борода» між рядами дворядного теплообмінника

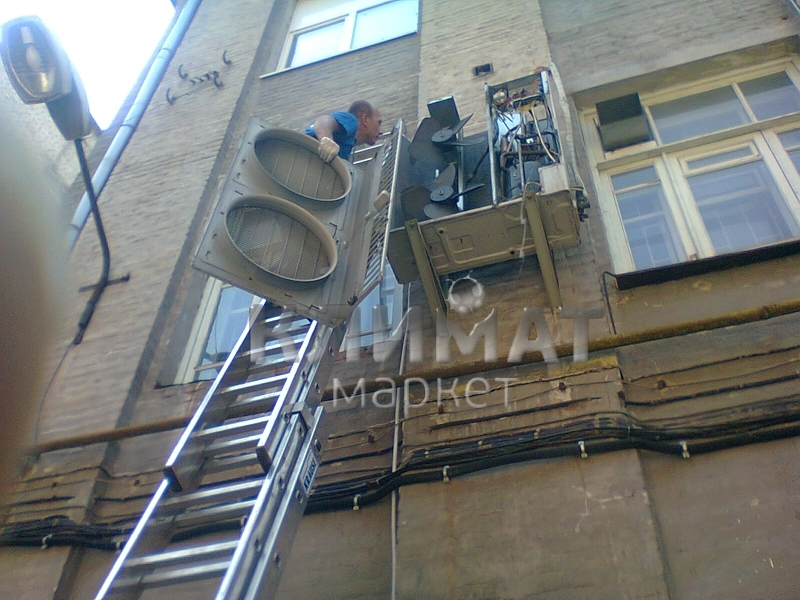

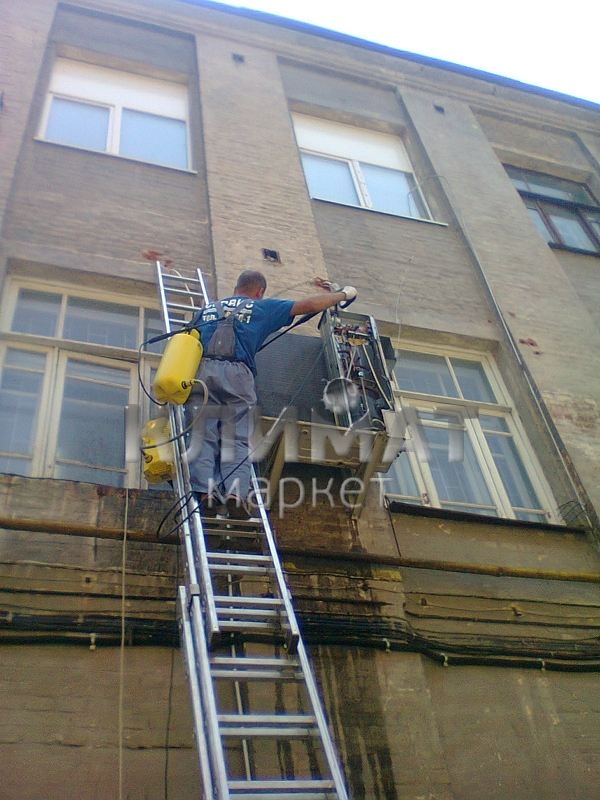

Фото 62. З землі або автовишки зручніше, звичайно, але буває і так доводиться

Продовження >>> Сервісне обслуговування. Полуприем і вентиляція. 4. Діагностика
