Особливості двоетапного монтажу настінних спліт-систем. Чому приділити особливу увагу?

Отже, якщо ви задумали встановити кондиціонер «по-дорослому», то це треба робити під час ремонту, а не після, інакше пластикові короба на стінах і кабелі до розеток в зоні видимості Вам забезпечені. Є тільки єдиний варіант уникнути декоративних коробів при установці кондиціонера вже після ремонту ..., але про цей випадок трохи пізніше.

Про вибір місця для кондиціонера

Если при наружном монтаже магистрали внутренний блок стараются расположить поближе к стене, туда, где будет отверстие для выхода магистрали сквозь стену на улицу, и таким способом укоротить длину декоративных коробов, то при скрытом монтаже открывается простор для фантазии. Однако не стоит забывать, что простор этот ограничен некоторыми техническими характеристиками и особенностями монтажа кондиционеров. Возможность избавиться от коробов совсем не повод разносить внутренний и наружный блоки на расстояние, не предусмотренное максимальной длиной магистрали, указанной в техническом описании для этой модели. Также не следует пытаться втиснуть блок кондиционера в какую-нибудь нишу или простенок между окнами, нужно помнить о минимально необходимых пространствах от стен и потолка для нормального забора воздуха. Нередко бывают случаи, когда в первоначальном проекте отсутствуют подвесные потолки или всевозможные гипсокартонные «навороты» в районе будущего размещения блока, и только после закладки магистрали возникают различные дополнения и дизайнерские изыски, не совсем гармонично выглядящие вместе с внутренним блоком, а иногда и препятствующие нормальной работе кондиционера. Дизайнеры, они такие дизайнеры…))

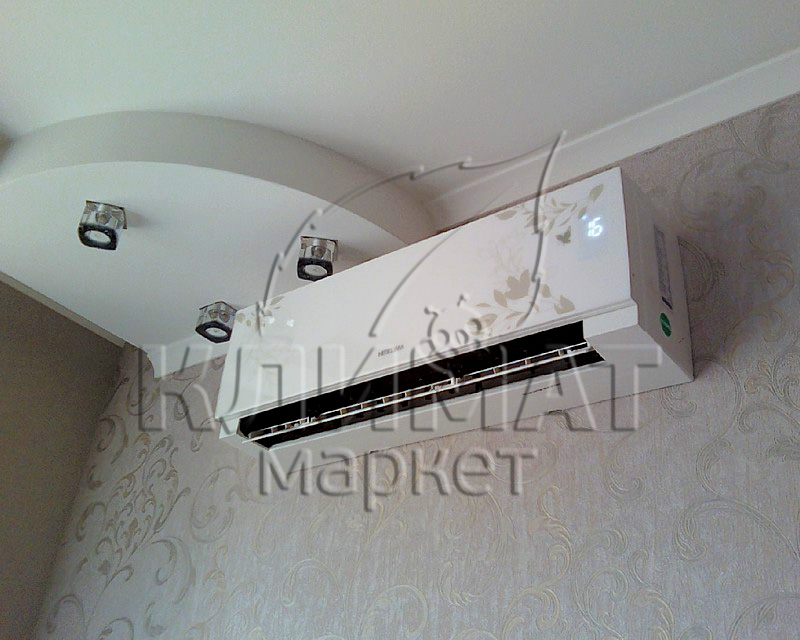

Фото 5. Незапланована спочатку конструкція з гіпсокартону для світильників наполовину перекриває повітрозабірник. Тепло від лампи розжарювання в припливно потоці, також не сприяє нормальній роботі кондиціонера

Інформація про пристрій внутрішнього блоку

Ні, всередину блоку ми не готові до десантування, просто подивимося на зворотний бік класичного настінного СБ і схему відводів трубної лінії. При зовнішньому (в коробах) монтажі магістралі вільні кінці штуцерів (фітинги) можна вивести від внутрішнього блоку вліво (1), вправо (2) і вниз (3), сховавши потім магістраль в пластиковий короб. Так само магістраль можна вивести безпосередньо відразу за межі приміщення назад (4), через отвір під самим блоком, (це як раз і є той самий випадок, коли можна уникнути декоративних коробів).

При прихованому ж монтажі, підведення магістралі до внутрішнього блоку можливий виключно до однієї точки СБ. А саме - в НИЖНІЙ ЛІВИЙ КУТ, якщо дивитися з лицьового боку. Чому? Причина очевидна - при прихованому підводі магістралі, з'єднати фітинги можливо тільки під внутрішнім блоком, тобто так, як вони укладені «за замовчуванням». При будь-якому іншому варіанті, коли штуцера (фітинги) виводяться за межі блоку, отримуємо ситуацію - «гайки в стіні».

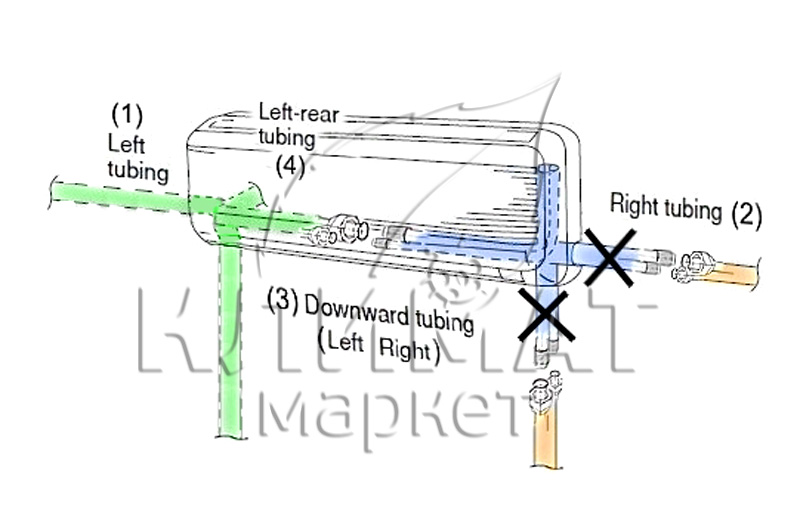

Фото 6. Схема відводів трубної лінії внутрішнього блоку. Синім показані ВСЕ можливі напрямки виведення фітингів з випарника внутрішнього блоку. Зеленим - можливі підводи магістралі до фітингів при прихованому монтажі

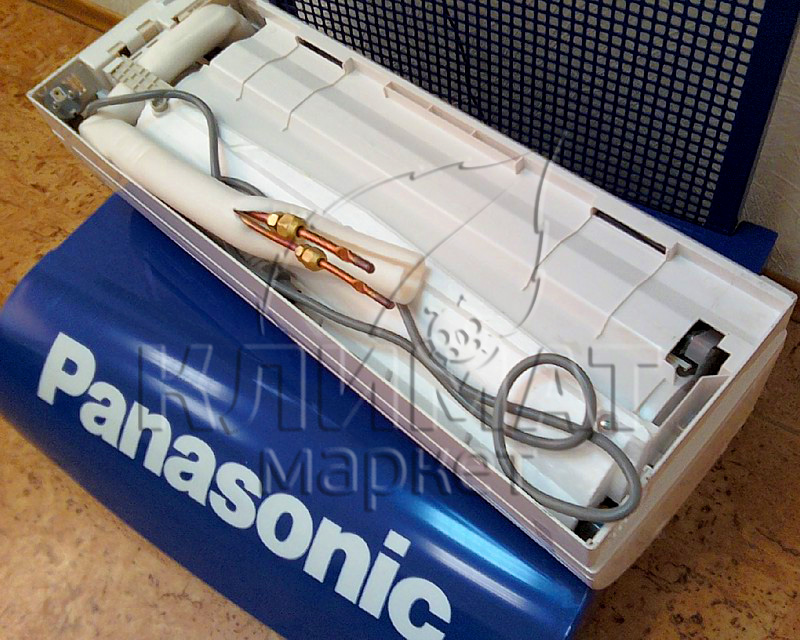

Фото 7. Зворотний бік внутрішнього блоку

Можна, звичайно, вигнути штуцера вправо або вниз, їх з'єднання з магістраллю укласти в штробу, замазати потім все це розчином і заштукатурити. В результаті отримаємо СБ кондиціонера намертво вмурований в стіну, причому так, що навіть відстебнути з монтажної пластини і підняти нижній край блоку від стіни стає неможливим. А навіщо його потрібно буде відстібати від стіни після монтажу, запитаєте Ви? А для сервісного обслуговування, мийки, ревізії вальцювальних з'єднань, гідроізоляції, чищення дренажу і т.д. Про можливість нормального демонтажу внутрішнього блоку для гарантійного ремонту або інших випадків, а випадки різні бувають (дружина захотіла, наприклад,   шпалери переклеїти) не може бути й мови, як і про саму гарантії на кондиціонер при такому монтажі, власне. Якщо ці моменти Ви не роз'яснили фахівці з установки, то це означає, що і гарантійні зобов'язання будуть підтримуватися так само, тобто - ніяк. Висновки про фірму і таких «фахівців» робіть самі.

Штробіть чи не руйнувати ...

Найпоширеніший варіант прихованого підведення магістралі до внутрішнього блоку - це заздалегідь зроблена штроба, в яку вкладаються труби, міжблочні кабелю і дренаж. Як варіант, можливе підведення магістралі за майбутньої фальшстеной з гіпсокартону, тоді штроба може і не знадобиться. Розміри штроби повинні бути достатні для того, щоб після укладання комунікацій залишилася можливість перекрити їх штукатурним розчином на глибину не менше 20 мм. Зазвичай мінімальний розмір (глибина \ ширина) штроби становить 60/60 мм, можливо й більше - залежить від потужності кондиціонера і, відповідно, діаметра підводяться труб. Слід також пам'ятати, що різання штроби досить курний процес, навіть при використанні спеціалізованих штроборізи з пиловими мішками і пилососами, тому приміщення треба заздалегідь підготувати, прибравши всі, що може постраждати від пилу.Так само не зайвим буде продумати ізоляцію приміщення від інших кімнат і подальшу його вентиляцію.

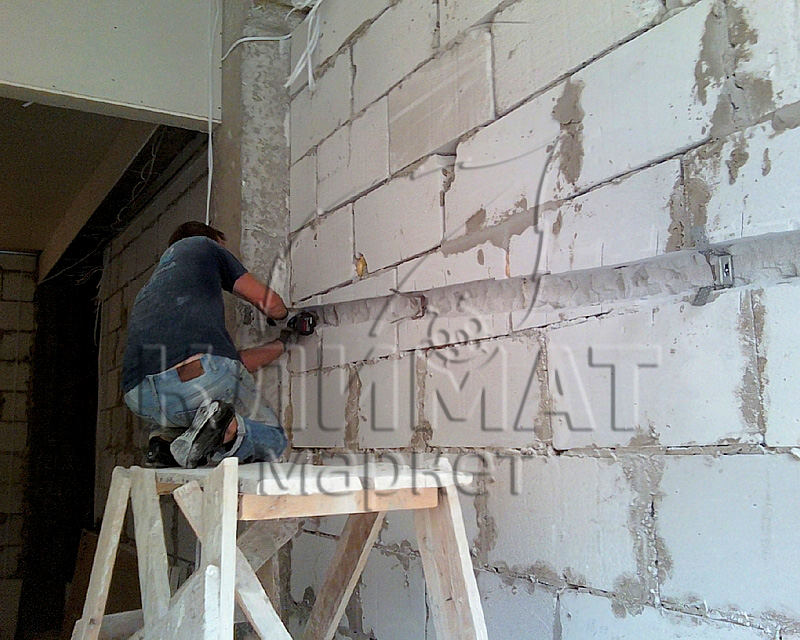

Фото 8. Установка кріплення магістралі всередині штроби

Знаючи глибину штроби, треба подумати, а чи вистачить товщини стіни для цього. Якщо підведення магістралі планується по міжкімнатних перегородки (в панельних будинках, наприклад) товщиною 80 мм, то, на жаль, є дуже великий ризик «вийти» навиліт в сусідню кімнату і сильно порушити цілісність плити. Підведення магістралі в стінах, товщиною 160 мм і більше, звичайно краще і безпечніше, але навіть в цьому випадку, можливо, буде потрібно вжити заходів щодо зміцнення міцності стіни. Окреме питання - це можливість штробления і буріння несучих стін, колон, перекриттів прорізів і інших силових конструкцій, порушувати цілісність яких категорично заборонено. Тому при плануванні шляху магістралі, завжди враховуйте ці моменти. Можливо, знадобиться якийсь індивідуальне рішення в вашому конкретному випадку.На двох наступних фото представлені варіанти обходу двох несучих колон, які згодом будуть «зашиті» гіпсокартоном.

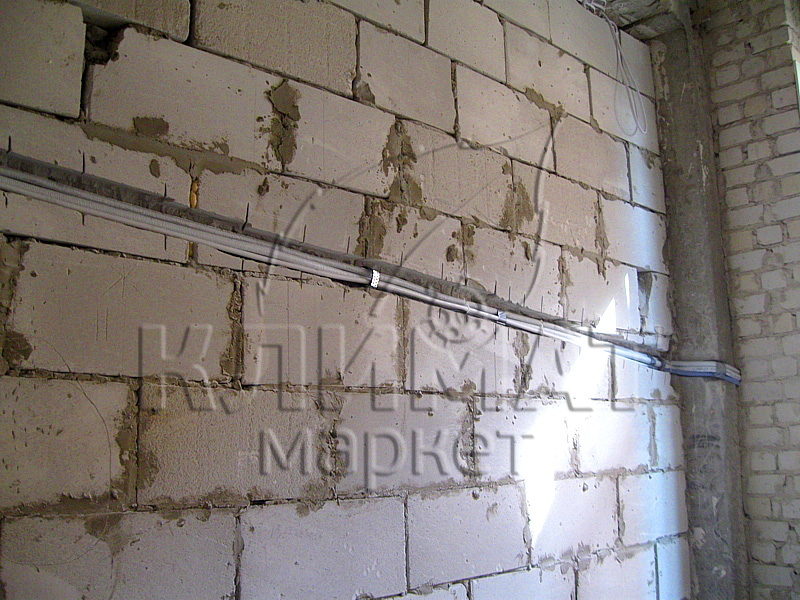

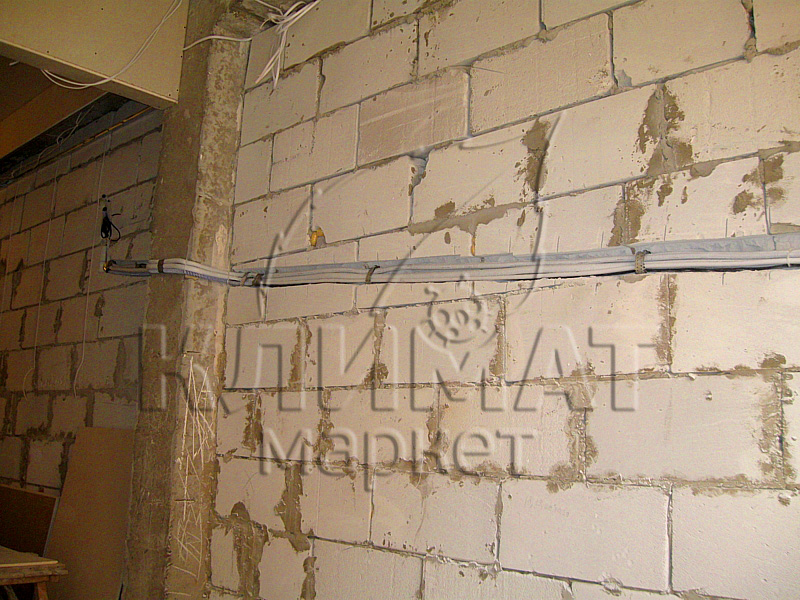

Фото 9. Магістраль покладена і закріплена в штробі

Фото 10. Несучі колони довелося «обходити»

Також при плануванні штроби враховуйте можливість залягання стояків опалення, прихованої електропроводки, а також телефонних, інтернетних, кабелів і інших сюрпризів, які можуть зустрітися по ходу штроби. Якщо Ви на стадії ремонту ще не прокладали ці комунікації в стінах, а тільки плануєте, то буде досить завбачливо виключити їх перетин з штробі і в місцях кріплення майбутнього внутрішнього блоку. Або хоча б фотографуйте те, що заклали в стіни із зазначенням відстаней від стін і стель - все ж легше буде потім знизити ймовірність пошкодження цих комунікацій

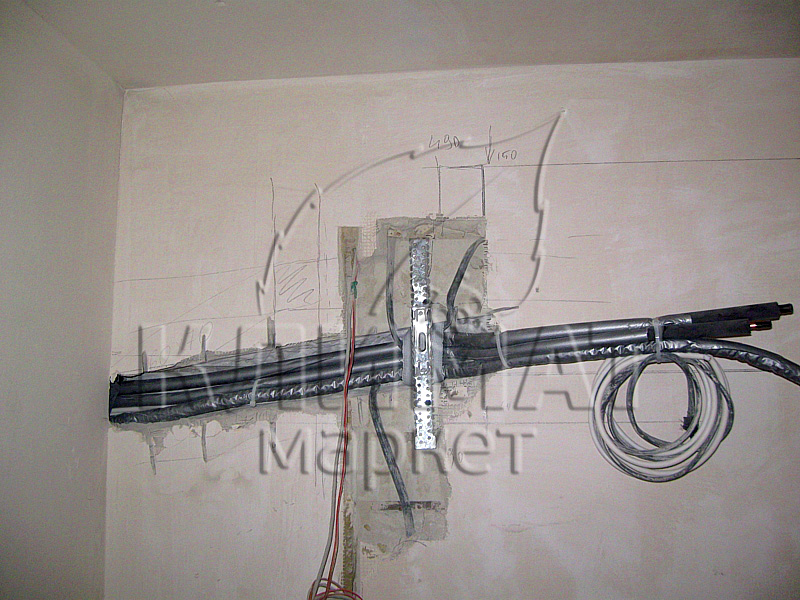

Фото 11. Під місцем майбутнього внутрішнього блоку і магістралі виявилося два кабелі електропроводки. Телефон ?, Інтернет ?, Телеграф ??? ...

Іноді частина магістралі може проходити по балкону або лоджії. Тут часто зустрічаються варіанти, коли магістраль неможливо заховати в штробу через недостатню товщини плити. Враховуйте це при облаштуванні вашого балкона. Також часто з'являються всілякі повороти і додаткові вигини. При плануванні прокладки магістралі слід враховувати мінімально можливі радіуси, допустимі при холодній згинанні труб. Радіус повинен становити 5-6 зовнішніх діаметрів згинається труби. Наприклад, труба 1/2 дюйма (12,7 мм) повинна бути вигнута трубогибам з радіусом не менше 60 мм. В іншому випадку можлива поява деформацій, «гофр», аж до повного «схлопування» просвіту труби. Також слід пам'ятати, що кожен поворот магістралі на 90 гр збільшує гідравлічний опір еквівалентну подовженню труби на 0,5-0,8 м.5-ти метрова магістраль з 4 поворотами буде прирівнюватися до 8-9 метрової магістралі без вигинів.

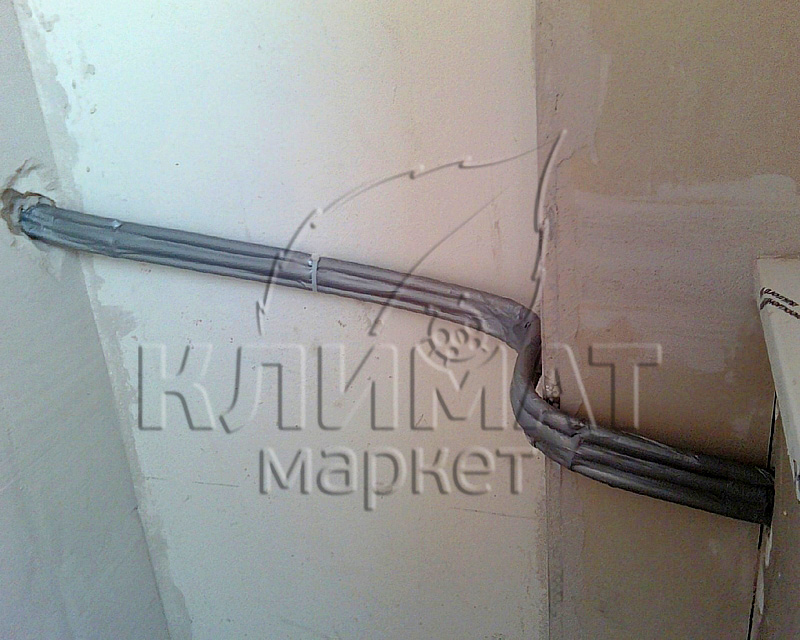

Фото 12. Магістраль відкрита ... Ця частина балкона буде закриватися шафою - купе. Зверніть увагу на радіуси вигинів

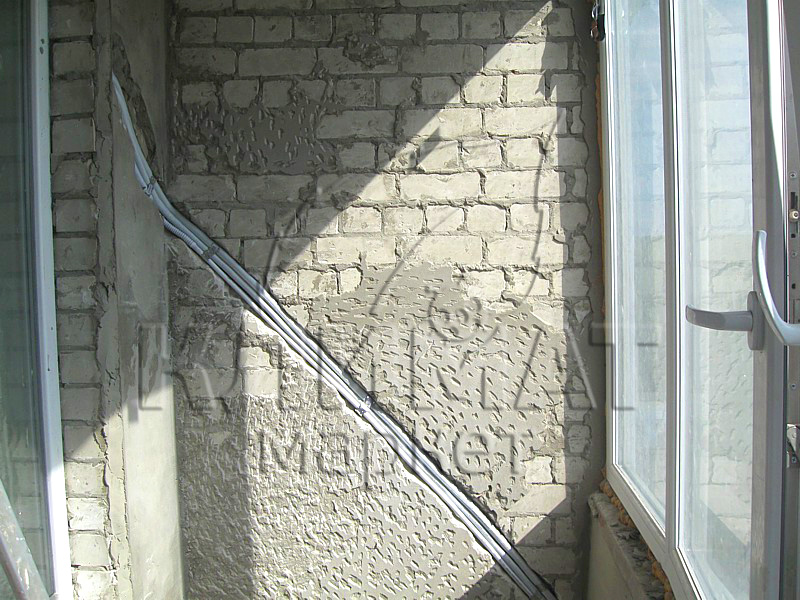

Фото 13. Тут товщина цегляної кладки достатня для прокладки магістралі в штробі по балкону

Фото 14. Ширина штроби збільшена до відома та укладання ще незакладеного магістралі від другого внутрішнього блоку в одну точку виходу

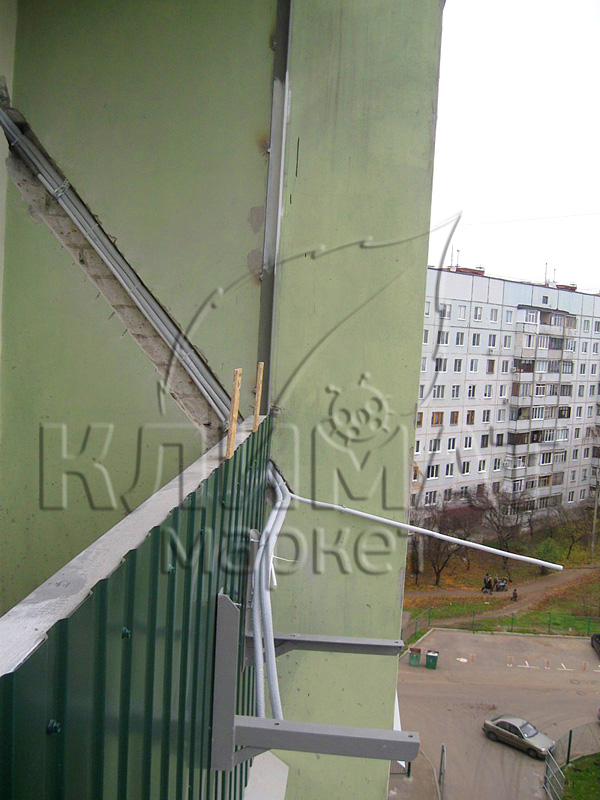

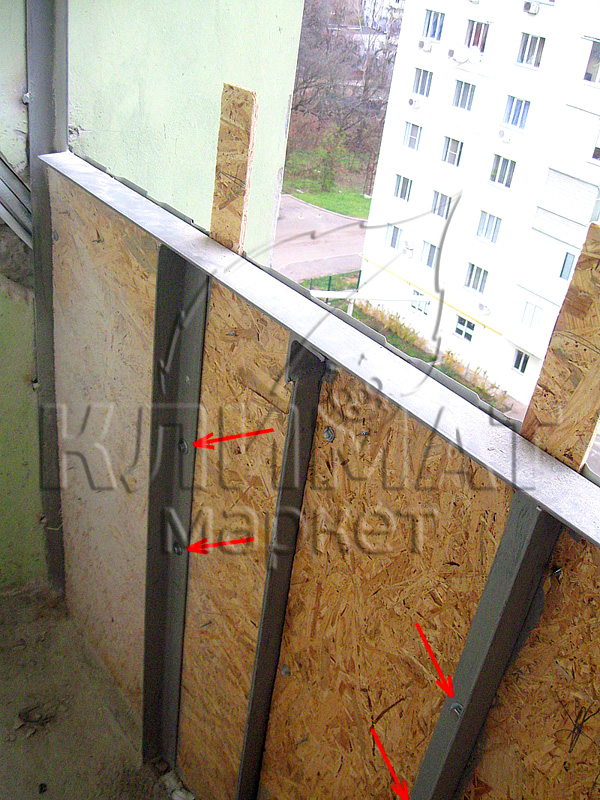

Фото 15. Ще один важливий момент. Якщо зовнішній блок буде монтуватися на огорожі балкона, то варто заздалегідь подбати про це. Балконне огорожу посилюється спеціально підготовленими додатковими куточками, виставленими на ширину кріплення лап зовнішнього блоку
