Монтаж кондиціонерів в два етапи. 4. Фінальний етап

Чим же все закінчиться?

 Магістраль закладена, можливі сифони і помпи встановлені, "кабельні" питання по електроживлення узгоджені. Установники виїхали, перший етап установки закінчений. Що далі? Далі Ви спокійно займаєтеся своїми ремонтом. За якими роботами обробників потрібно простежити?

Найвідповідальніший момент - це момент клеєння шпалер на стіну в місці виходу магістралі зі стіни. Шпалери повинні максимально наближатися до магістралі виходить зі стіни, особливо знизу. Вся проблема в дренажі, що проходить в жолобі внутрішнього блоку по самій нижній стінці його корпусу. Дренаж в укладанні, що виходить зі стіни, також повинен знаходиться самим нижнім і збігатися з лінією укладання дренажу під внутрішнім блоком. Якщо під виходом дренажу з стіни не буде шпалер, то прикрити цей «зуб» можна тільки опустивши внутрішній блок нижче рівня виходить зі стіни дренажу, тим самим зробивши «сходинку вгору» в загальній дренажної лінії. Як Ви здогадуєтеся, вода вгору сама не потече. У кращому випадку в дренажі (якщо вистачить його просвіту) до цієї сходинки буде маленьке болітце, де постійно буде застоюватися конденсат і не віддалятися звідти ніколи.Як наслідок - поява специфічного запаху. У гіршому випадку конденсат почне виливатися прямо з внутрішнього блоку на підлогу і стіни відразу ж або через деякий час, після замулювання цієї «сходинки». З наведених нижче фото Ви зрозумієте, чому за цим моментів в роботі обробників Вам (саме Вам, більше адже нікому) потрібно простежити особливо ретельно.

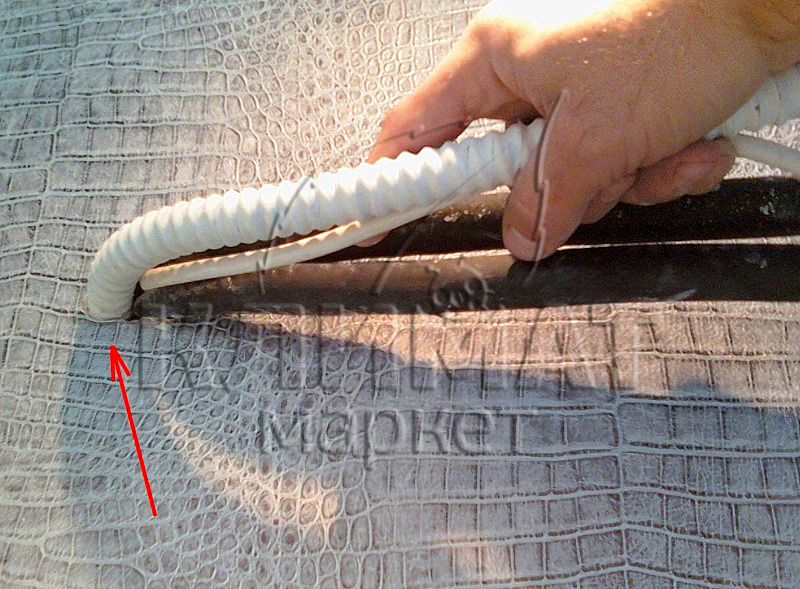

Фото.22 Ідеально підготовлений предмонтаж. Шпалери підклеєні максимально близько до магістралі. Зверніть увагу на правильну укладку труб, дренажу і межблочного кабелю в пучку, що виключає можливі перехлести при з'єднанні фітингів і дренажу під внутрішнім блоком

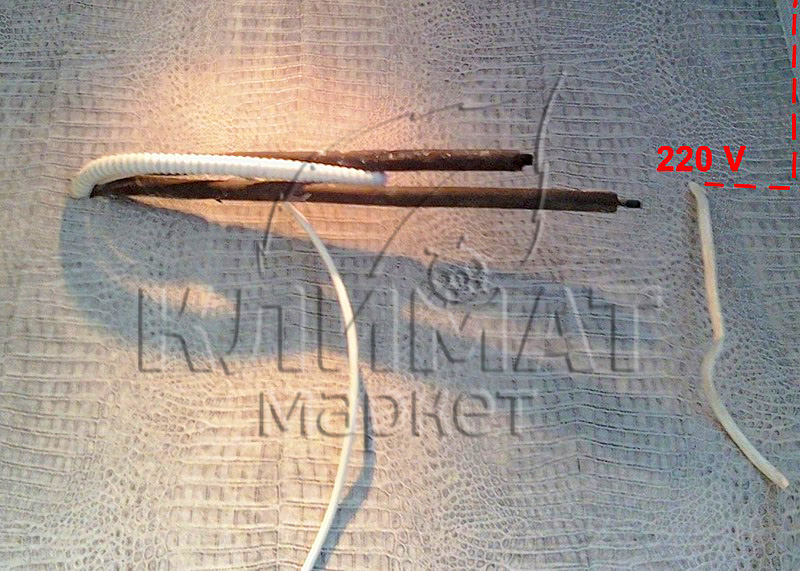

Фото.23 Харчування до блоку заведено справа в правий нижній кут проекції блоку на стіну. Пошкодити кабель при кріпленні монтажної пластини неможливо

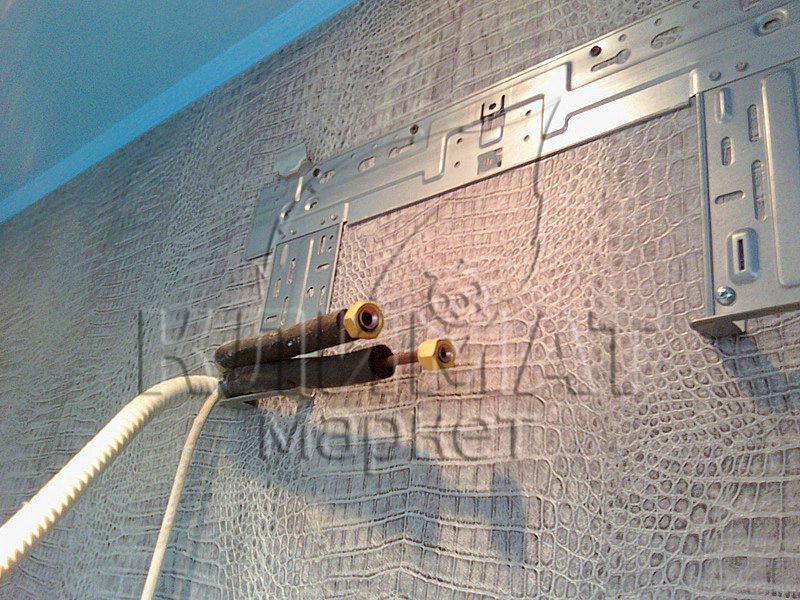

Фото.24 Встановлено монтажна пластина, кінці труб чітко відміряє, відрізані по довжині (допуск в 5-7 мм) і развальцовани

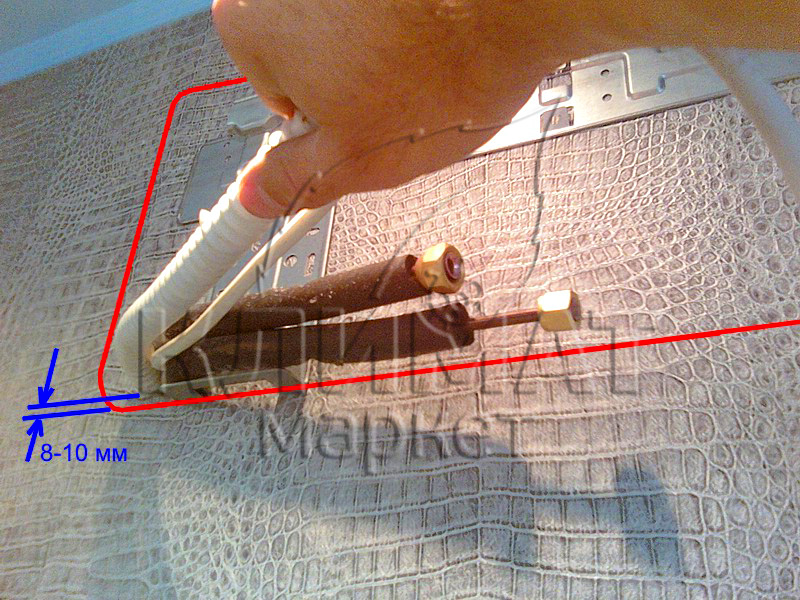

Фото.25 Червоною лінією показана проекція зовнішнього контуру блоку на стіну. Максимальна величина зазору при правильній установці не повинна перевищувати 10 мм. У рідкісних випадках до 15 мм (залежить від конструкції блоку. Стає зрозумілим, наскільки важлива підклейка шпалер знизу, майже внахлест на магістраль

Фото.26 Блок навішується на верхні гачки монтажної пластини. Все готово для з'єднання магістралі, дренажної системи і комутації кабелів

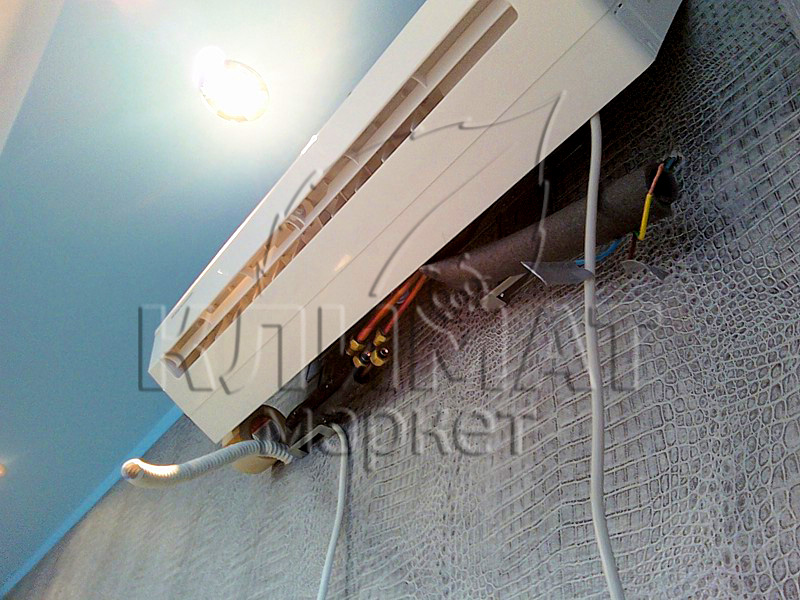

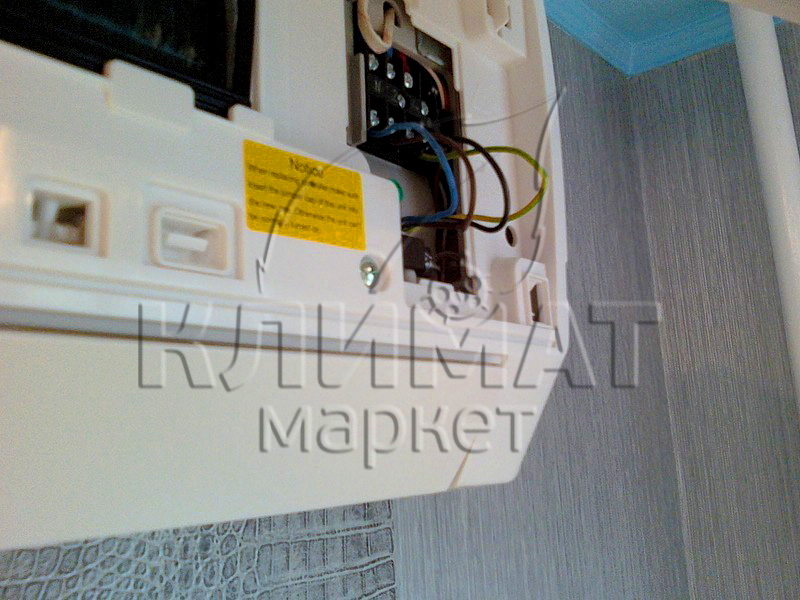

Фото.27 Комутація напруги і міжблочних кабелів проводиться в правій частині внутрішнього блоку

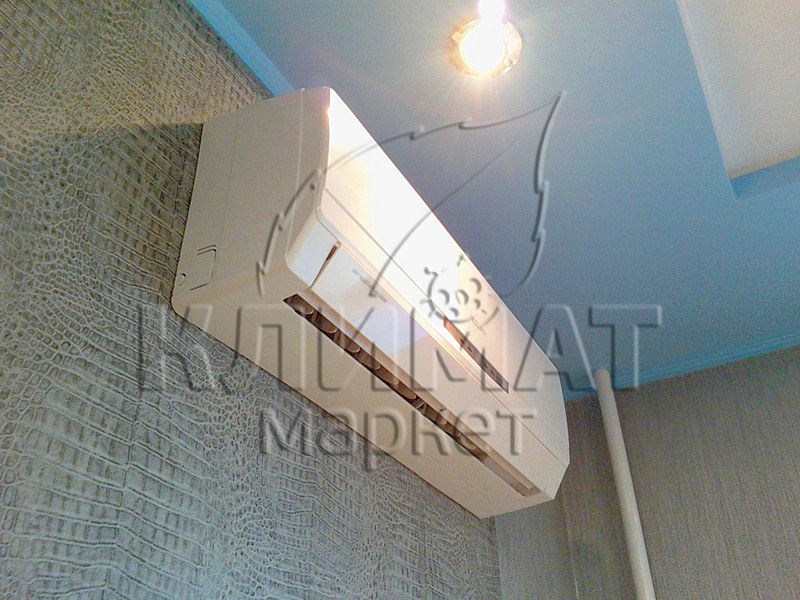

Фото.28 Блок підключений і «застебнутий» на нижні засувки. Завдяки правильному укладанні комунікацій і хорошу роботу обробників все зазори рівномірні по всій довжині прилягання блоку до стіни

Висновок або ще кілька фото "До" і "Після"

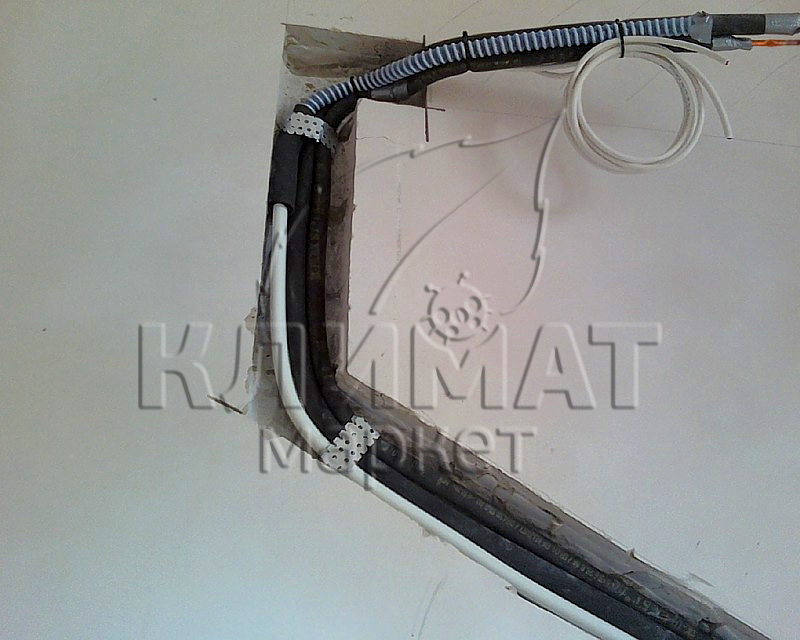

Фото.29 Двоетапний монтаж. Стадія "До"

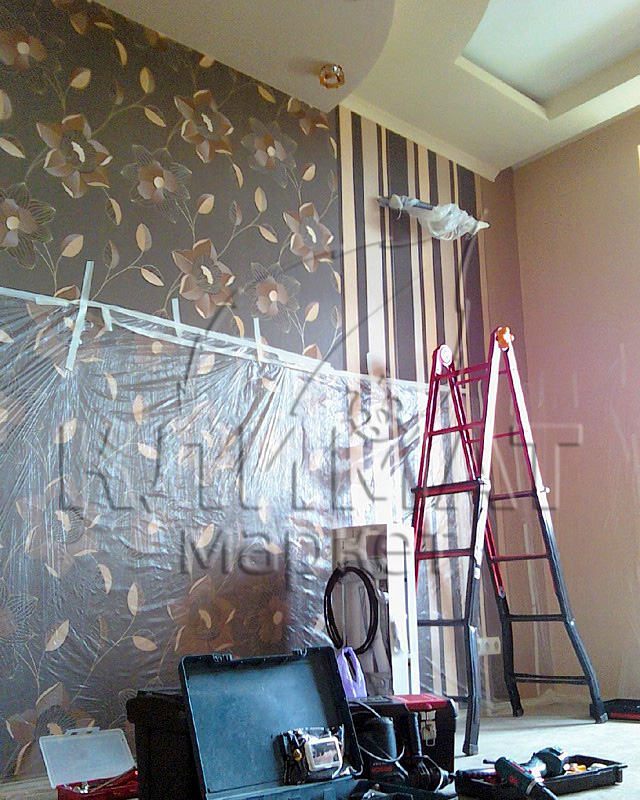

Фото.30 Двоетапний монтаж. Стадія "До"

Фото.31 Двоетапний монтаж. Стадія "Після"

Фото.32 Двоетапний монтаж. Стадія "До"

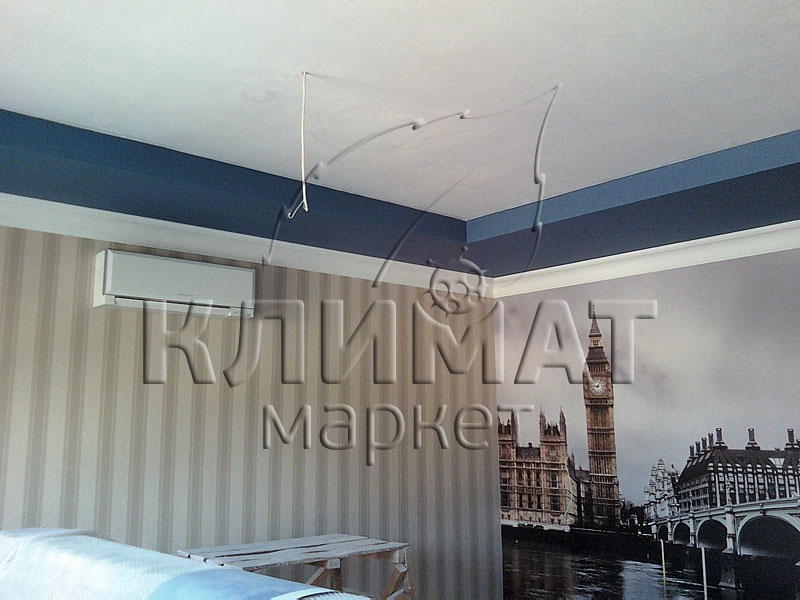

Фото.33 Двоетапний монтаж. Стадія "Після"

Фото.34 Двоетапний монтаж. Стадія "До"

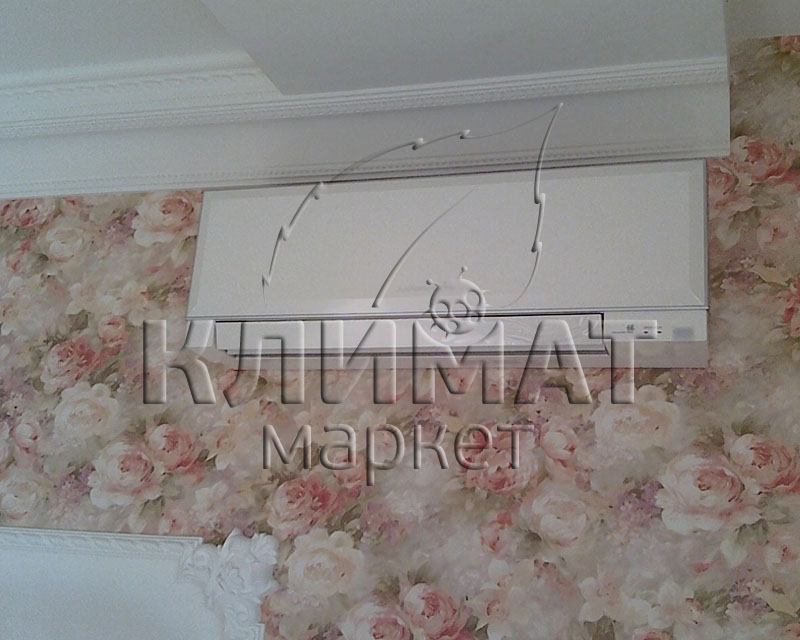

Фото.35 Двоетапний монтаж. Стадія "Після"

Фото.36 Двоетапний монтаж. Стадія "До"

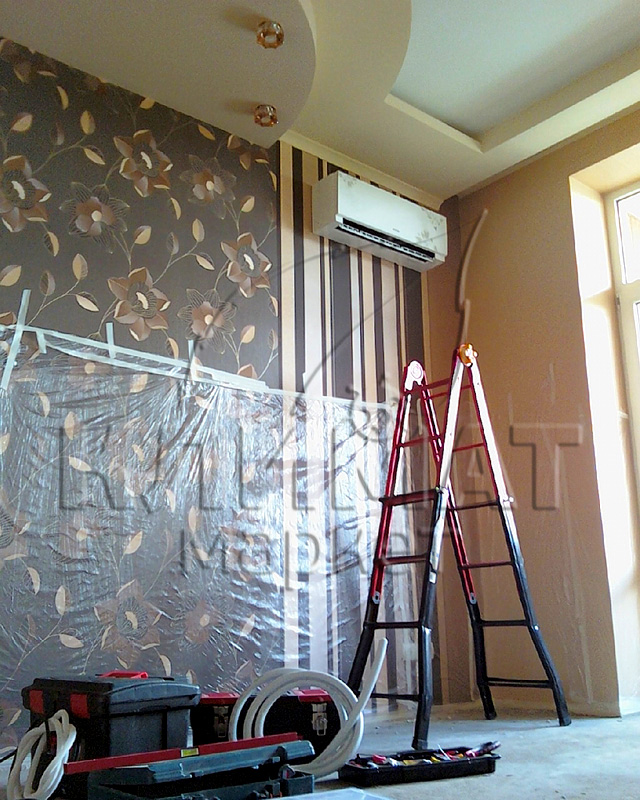

Фото.37 Двоетапний монтаж. Стадія "Після"

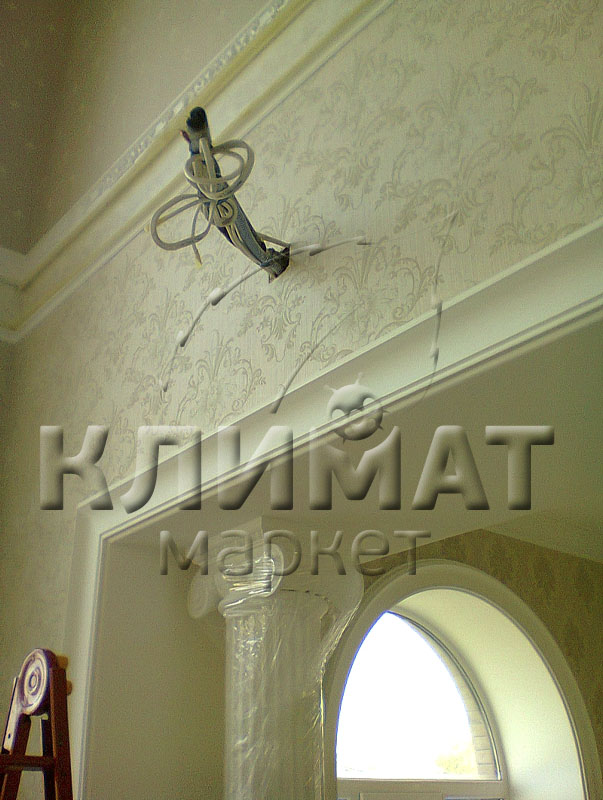

Фото.38 Двоетапний монтаж. Стадія "До"

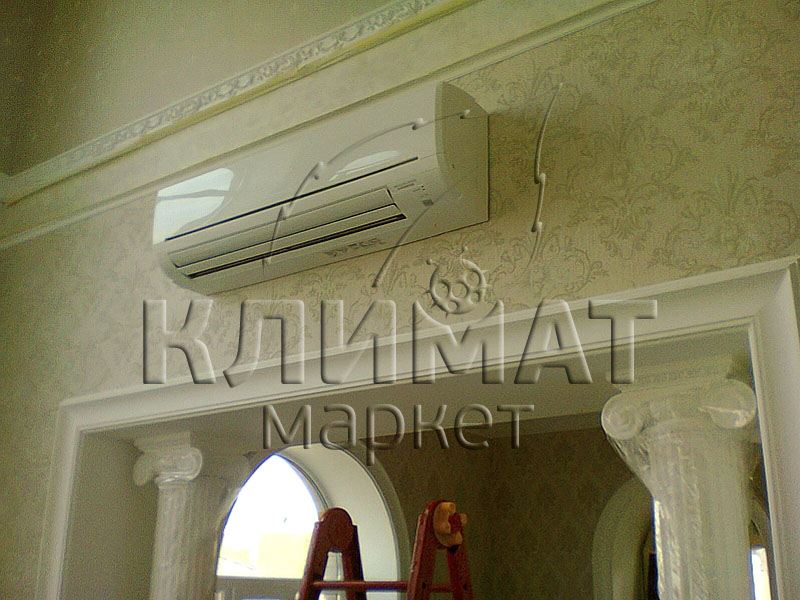

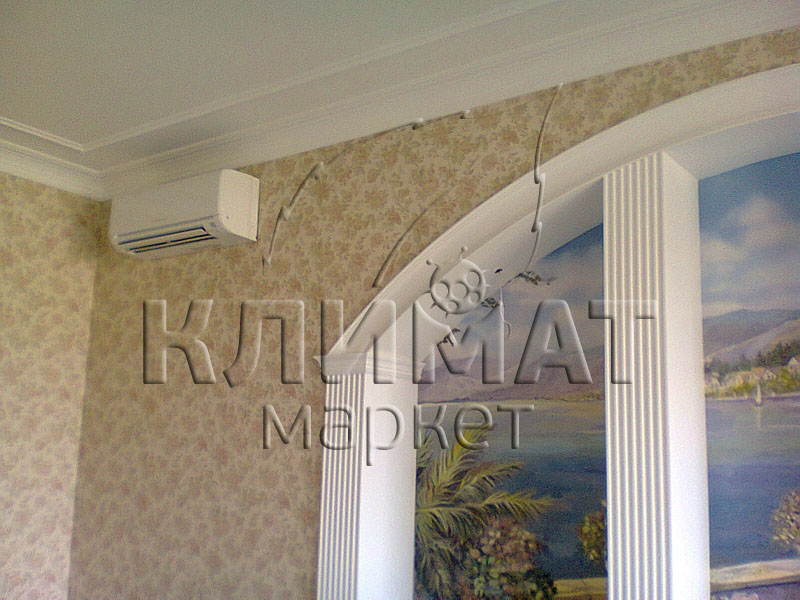

Фото.39 Двоетапний монтаж. Стадія "Після"

Для чого все це знати замовнику, запитаєте Ви? Якщо Ви впевнені в кліматичній компанії і кваліфікації її фахівців, які виробляють монтаж, то - нема чого. Досвідчені установники самі покажуть і розкажуть все ці нюанси двоетапного монтажу, передбачаючи всі можливі "засідки". Але, на жаль, останнім часом великий шанс нарватися і на сезонних «фахівців», зникаючих після першого етапу установки. А коли ремонт закінчений і раптом з'ясовується, що не вистачає якихось кабелів в «межблочке» для датчика "дефроста", а підвісну стелю опустили так, що встановити блок на вже заклеєну шпалерами магістраль просто неможливо, ось тоді ... тоді Ви згадайте про все вище прочитане і, можливо, не пошкодуєте про витрачений на це часу. Адже ми не пошкодували його, щоб все це написати і показати Вам ... воно нам треба :)
